Dirección asistida eléctrica (EPS): diagnóstico de la pérdida de asistencia con HaynesPro

La dirección asistida eléctrica (EPS – Electric Power Steering) se ha convertido en el estándar en la mayoría de los vehículos modernos. Más ligera, más eficiente desde el punto de vista energético y totalmente compatible con los sistemas avanzados de asistencia a la conducción (ADAS), está sustituyendo progresivamente a las direcciones asistidas hidráulicas. Sin embargo, su diagnóstico es más complejo, ya que implica múltiples unidades de control, sensores y una red de comunicación electrónica.

Cuando un conductor informa de una dirección endurecida, una asistencia intermitente o del encendido del testigo de la dirección asistida, es imprescindible seguir un procedimiento de diagnóstico riguroso antes de sustituir cualquier componente. Gracias a HaynesPro, los talleres disponen de esquemas eléctricos, ubicaciones de componentes, especificaciones del fabricante, boletines técnicos y procedimientos de comprobación que permiten identificar rápidamente el origen de la avería.

Riesgos de un diagnóstico incorrecto

Una pérdida de asistencia de la dirección no significa necesariamente que la cremallera de dirección o el motor eléctrico estén averiados. Existen diversas causas que pueden producir los mismos síntomas:

Batería con un nivel de carga insuficiente.
Alternador que no suministra la tensión de carga correcta.
Sensor del ángulo de dirección defectuoso.
Fallo de comunicación en la red CAN.
Fusible o relé defectuoso.
Conector eléctrico oxidado.
Necesidad de una actualización del software.

Sustituir prematuramente la cremallera o la columna de dirección supone un coste elevado y no siempre resuelve la avería.

Información esencial antes de iniciar el diagnóstico

Antes de cualquier intervención, se recomienda comprobar:

El estado de carga de la batería.
La tensión de carga con el motor en marcha.
Los códigos de avería almacenados en las unidades de control del EPS, ABS y motor.
Las alimentaciones eléctricas y las masas del sistema.
El estado de los conectores.
Los boletines técnicos del fabricante disponibles.

Los esquemas eléctricos y los procedimientos del fabricante disponibles en HaynesPro permiten verificar rápidamente cada circuito antes de proceder a la sustitución de cualquier componente.

Caso práctico en el taller: pérdida intermitente de la dirección asistida en un Peugeot 308

Síntoma

Un Peugeot 308 llega al taller con una dirección asistida que se endurece de forma aleatoria. El testigo del EPS se enciende ocasionalmente y desaparece tras reiniciar el motor.

Diagnóstico

La lectura de los códigos de avería revela un fallo de comunicación con la unidad de control de la dirección asistida eléctrica.

Mediante HaynesPro, el técnico consulta:

El esquema eléctrico del sistema EPS.

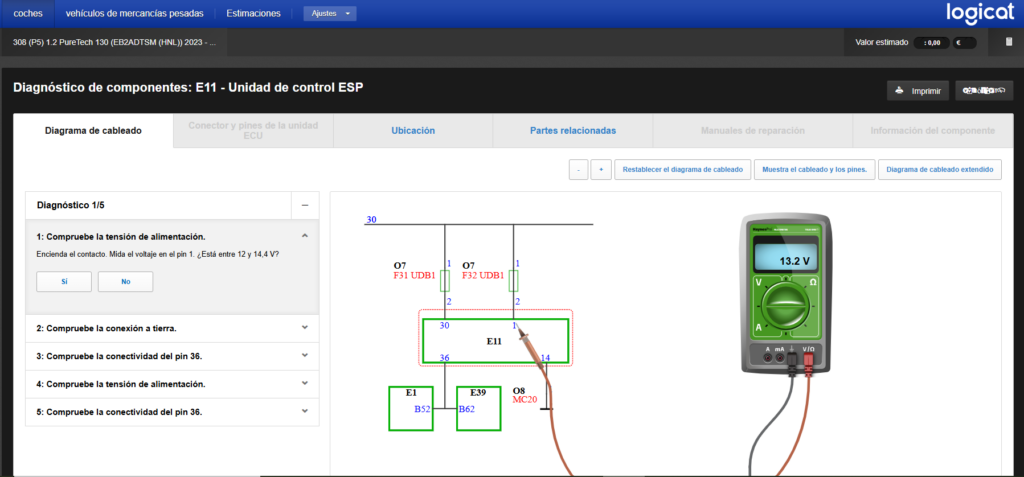

Caso práctico en el taller: pérdida intermitente de la dirección asistida en un Peugeot 308 con haynespro

La ubicación de los fusibles y puntos de masa.
Los conectores de la unidad de control.
Los boletines técnicos del fabricante correspondientes al modelo.

Las comprobaciones permiten descartar una avería en la cremallera de dirección. Tras inspeccionar el mazo de cables, se detecta corrosión en un conector de alimentación situado cerca de la batería.

Resultado

Reparación del mazo de cables.
Borrado de los códigos de avería.
Restablecimiento completo de la asistencia de la dirección.
No fue necesario sustituir la cremallera de dirección.
Reducción del coste de la reparación para el cliente.

Funcionalidades de HaynesPro que facilitan el diagnóstico del EPS

Para los sistemas de dirección asistida eléctrica, HaynesPro proporciona:

Esquemas eléctricos detallados.
Ubicación de unidades de control, fusibles, relés y conectores.
Valores de comprobación del fabricante.
Procedimientos de diagnóstico paso a paso.
Ilustraciones técnicas de los componentes.
Boletines técnicos del fabricante.
SmartFIX, con las averías más frecuentes y sus soluciones.

Estos recursos ayudan a los talleres a reducir el tiempo de diagnóstico y a evitar la sustitución innecesaria de componentes de alto coste.

Buenas prácticas para los mecánicos

Antes de sustituir cualquier componente del sistema EPS, se recomienda:

Comprobar el estado de la batería y del sistema de carga.
Leer todos los códigos de avería de las unidades de control implicadas.
Verificar las alimentaciones eléctricas, las masas y los fusibles.
Inspeccionar los conectores y el mazo de cables.
Consultar los boletines técnicos del fabricante.
Seguir el procedimiento de diagnóstico recomendado antes de decidir sustituir un componente.
Realizar, cuando sea necesario, la calibración del sensor del ángulo de dirección tras la reparación.

¿Por qué utilizar HaynesPro para el diagnóstico de sistemas EPS?

HaynesPro ayuda a los talleres a:

Acceder rápidamente a los procedimientos del fabricante.
Consultar esquemas eléctricos completos.
Localizar rápidamente los componentes del sistema.
Identificar averías recurrentes gracias a SmartFIX.
Reducir el tiempo de diagnóstico.
Evitar la sustitución innecesaria de cremalleras o columnas de dirección.

Ante la creciente complejidad de los sistemas de dirección asistida eléctrica, disponer de una documentación técnica fiable permite realizar diagnósticos más precisos y mejorar la rentabilidad de las reparaciones.

Las averías de la dirección asistida eléctrica no siempre tienen un origen mecánico. En muchos casos, la causa se encuentra en la alimentación eléctrica, un sensor defectuoso o un problema de comunicación entre unidades de control. Por ello, seguir un procedimiento de diagnóstico estructurado es esencial para evitar reparaciones costosas e innecesarias.

Con HaynesPro, los profesionales de la reparación de automóviles disponen de toda la información técnica necesaria para diagnosticar eficazmente los sistemas EPS: esquemas eléctricos, procedimientos del fabricante, ubicaciones de componentes, boletines técnicos y SmartFIX. Una solución que permite ahorrar tiempo, mejorar la fiabilidad de las reparaciones y aumentar la satisfacción del cliente.

Descubra HaynesPro y acceda a una documentación técnica completa para el diagnóstico de sistemas de dirección asistida eléctrica.
