Sistema de climatización automática: diagnóstico de fallos de regulación con HaynesPro

Los sistemas de climatización automática se han convertido en un equipamiento estándar en la mayoría de los vehículos modernos. Además de garantizar el confort de los ocupantes, intervienen en funciones como el desempañado automático, la gestión térmica del habitáculo e incluso la eficiencia energética en vehículos híbridos y eléctricos. Sin embargo, cuando aparecen fallos de regulación de la temperatura o del caudal de aire, el diagnóstico puede resultar complejo debido al elevado número de componentes electrónicos implicados.

Ante síntomas como aire que no enfría, temperatura inestable, funcionamiento intermitente del compresor o distribución incorrecta del flujo de aire, es fundamental seguir un procedimiento de diagnóstico estructurado antes de sustituir cualquier componente. Con HaynesPro, los talleres disponen de esquemas eléctricos, ubicación de componentes, procedimientos del fabricante, boletines técnicos y SmartFIX para localizar rápidamente el origen de la avería.

Los riesgos de un diagnóstico incorrecto

Los problemas de climatización no siempre están relacionados con el compresor. Diversos componentes pueden provocar síntomas similares:

sensor de temperatura interior defectuoso;
sensor de temperatura exterior averiado;
sensor de radiación solar defectuoso;
actuadores de las trampillas de distribución bloqueados;
motor del ventilador defectuoso;
relé o fusible dañado;
falta o exceso de refrigerante;
fallo de comunicación entre módulos electrónicos.

Sustituir el compresor sin realizar un diagnóstico completo puede generar costes innecesarios y no resolver el problema.

Información imprescindible antes del diagnóstico

Antes de iniciar cualquier intervención, es recomendable comprobar:

los códigos de avería registrados en el sistema HVAC;
el funcionamiento del compresor;
la presión del circuito de refrigerante;
el estado de los fusibles y relés;
la alimentación eléctrica de los actuadores;
los valores de los sensores de temperatura;
los boletines técnicos del fabricante.

Con HaynesPro, toda esta información está disponible en una única plataforma, lo que permite agilizar el diagnóstico y reducir los tiempos de reparación.

Caso práctico de taller: climatización sin aire frío en un Volkswagen Touareg III

Síntoma

Un Volkswagen Touareg III llega al taller porque el sistema de climatización deja de producir aire frío de forma intermitente. El cliente indica que el problema aparece especialmente durante trayectos largos.

Diagnóstico

La lectura de los códigos de avería no revela ningún fallo relacionado con el compresor.

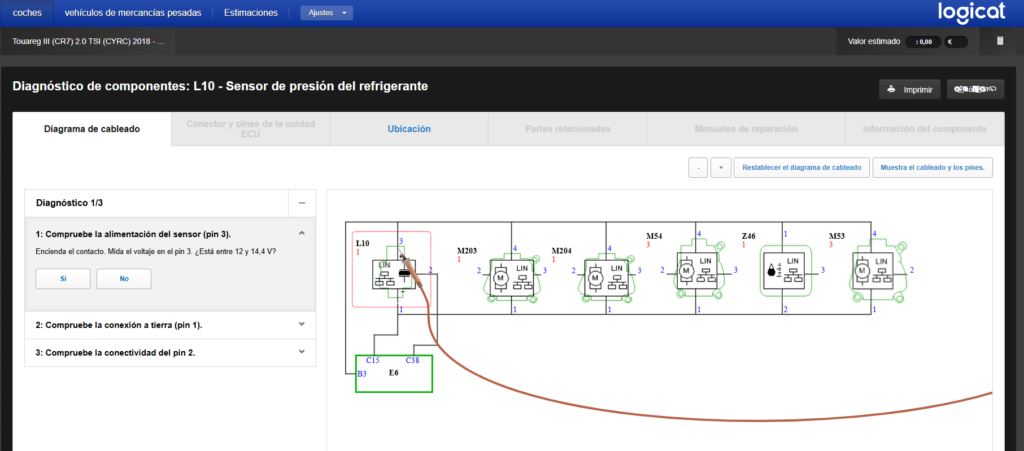

Mediante HaynesPro, el técnico consulta:

los esquemas eléctricos del sistema de climatización;

climatización sin aire frío en un Volkswagen Touareg III con haynespro

la ubicación del sensor de temperatura del evaporador;
el procedimiento de comprobación del fabricante;
los boletines técnicos disponibles;
SmartFIX, para verificar si existe una avería recurrente.

Tras realizar las comprobaciones eléctricas, se detecta un sensor de temperatura del evaporador que envía valores incorrectos al módulo de climatización, provocando la desconexión prematura del compresor.

Resultado

sustitución del sensor de temperatura del evaporador;
borrado de los códigos de avería;
comprobación del funcionamiento del sistema;
recuperación del rendimiento del aire acondicionado;
sustitución innecesaria del compresor evitada.

Funcionalidades de HaynesPro que facilitan el diagnóstico del sistema de climatización

Para el diagnóstico de los sistemas HVAC, HaynesPro proporciona:

esquemas eléctricos detallados;
ubicación de sensores, actuadores y unidades de control;
procedimientos de comprobación del fabricante;
valores técnicos y especificaciones;
boletines técnicos (TSB);
SmartFIX, con averías recurrentes y soluciones contrastadas.

Estas herramientas permiten reducir el tiempo de diagnóstico y evitar el reemplazo innecesario de componentes de alto coste.

Buenas prácticas para los talleres

Antes de sustituir un componente del sistema de climatización, se recomienda:

leer todos los códigos de avería almacenados;
comprobar la presión del circuito de refrigerante;
verificar la alimentación eléctrica del compresor;
inspeccionar sensores y actuadores;
revisar el funcionamiento del ventilador del habitáculo;
consultar los boletines técnicos del fabricante;
seguir el procedimiento de diagnóstico recomendado antes de sustituir cualquier componente.

¿Por qué utilizar HaynesPro para diagnosticar sistemas de climatización automática?

HaynesPro permite a los talleres:

acceder rápidamente a los procedimientos del fabricante;
consultar esquemas eléctricos completos;
localizar sensores y actuadores del sistema HVAC;
revisar boletines técnicos del fabricante;
utilizar SmartFIX para identificar averías recurrentes;
reducir el tiempo de diagnóstico y evitar sustituciones innecesarias.

A medida que los sistemas de climatización incorporan más electrónica y funciones automatizadas, disponer de información técnica fiable resulta esencial para realizar diagnósticos precisos y reparaciones eficientes.

Conclusión

Los fallos de regulación en un sistema de climatización automática no siempre tienen su origen en el compresor. En muchos casos, la causa se encuentra en un sensor, un actuador, un problema eléctrico o una anomalía de comunicación entre módulos. Un diagnóstico estructurado permite localizar la avería con precisión y evitar costes innecesarios.

Con HaynesPro, los talleres disponen de toda la información técnica necesaria para diagnosticar sistemas de climatización automática: procedimientos del fabricante, esquemas eléctricos, ubicación de componentes, boletines técnicos y SmartFIX. Una solución que mejora la eficiencia del diagnóstico y aumenta la calidad de las reparaciones.
