Sensores de radar ADAS: alineación, calibraciones y procedimientos de HaynesPro

Los sensores de radar ADAS desempeñan un papel crucial en el funcionamiento de los sistemas modernos de asistencia a la conducción: control de crucero adaptativo (ACC), frenado autónomo de emergencia (AEB), aviso de colisión, monitorización de ángulos muertos, entre otros. Una alineación incorrecta o una calibración inadecuada puede generar alertas falsas, pérdida de funcionalidad o comprometer la seguridad.

Con HaynesPro, los técnicos disponen de procedimientos del fabricante, pasos de calibración guiados y esquemas técnicos que les permiten diagnosticar rápidamente fallos en el radar y realizar una alineación precisa.

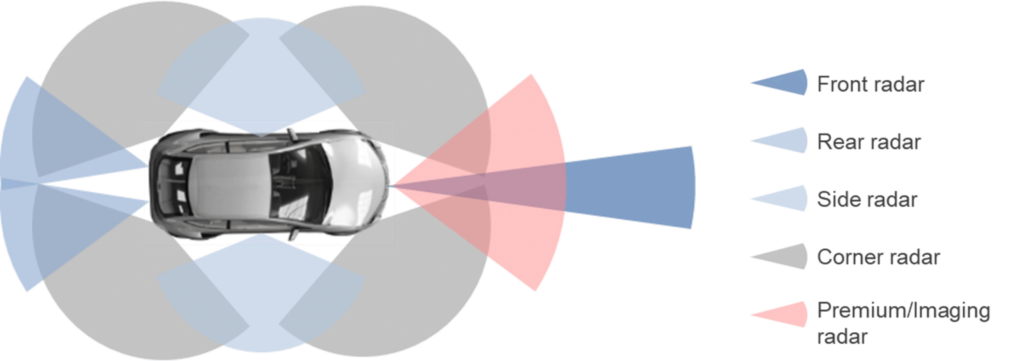

Síntomas de un radar ADAS desalineado o defectuoso

Los signos más frecuentes en el taller incluyen:

• Avisos ADAS en el tablero: ACC no disponible, AEB desactivado, sistema de colisión fuera de servicio.
• Códigos de fallo frecuentes del radar: C1A67, C1A69, B2A28, B2A2F, U0235 (dependiendo del fabricante).
• Comportamiento errático del ACC: aceleraciones o frenadas inesperadas.
• Alerta de colisión demasiado sensible o inactiva.
• Detección incoherente de vehículos: desplazamiento lateral, alcance reducido.
• Después de un choque frontal o reparación de carrocería: pérdida de alineación del radar.

Incluso un pequeño desajuste de unos pocos milímetros puede afectar completamente los sistemas de asistencia a la conducción.

Paso 1: Recolección de datos con HaynesPro

HaynesPro ofrece acceso rápido a toda la información necesaria para diagnosticar y calibrar los radares ADAS:

Diagramas del módulo de radar

• Posiciones de montaje, tornillos de ajuste, ángulos de orientación y puntos de fijación.


Procedimientos de calibración del fabricante

• Calibración estática y dinámica.
• Distancias exactas entre el radar, el objetivo de calibración y el centro del vehículo.
• Altura y ángulo del objetivo.
• Condiciones ambientales (suelo plano, espacio libre delante del vehículo, iluminación).


Datos de referencia

• Valores de alineación vertical y horizontal.
• Alcance nominal del radar.
• Parámetros del módulo ACC/AEB.


Pruebas guiadas de HaynesPro

• Activación del radar.
• Reinicio de funciones ADAS tras la reparación.
• Monitorización de datos en tiempo real.


Estos recursos permiten al técnico determinar si el radar está desalineado, obstruido, dañado o si el problema proviene de la unidad de control ADAS.

Paso 2: Diagnóstico experto del radar ADAS

1. Inspección física del radar

• Verificar la alineación del soporte de montaje.
• Inspeccionar el parachoques por posibles deformaciones.
• Revisar la cubierta del radar (logotipo o panel de plástico): grietas, pintura excesiva, humedad.
• Controlar conectores y el cableado.


2. Alineación estática del radar

Con los datos de HaynesPro:

• Colocar el vehículo en un suelo perfectamente nivelado.
• Instalar el objetivo de calibración a la distancia indicada por el fabricante (por ejemplo, 1,5–4 m según modelo).
• Ajustar los ángulos horizontal y vertical con los tornillos de regulación.
• Verificar los valores en tiempo real: offset, ángulo de orientación, distancia de detección.


3. Calibración dinámica

• Conducir a la velocidad prescrita (a menudo 40–90 km/h).
• Seguir las instrucciones de validación mostradas por la herramienta de diagnóstico.
• Comprobar la estabilización del haz del radar.


4. Diagnóstico electrónico

• Leer códigos de fallo ADAS.
• Analizar datos en tiempo real:

  • Ángulo del objetivo
  • Intensidad de la señal
  • Distancia mínima/máxima
  • Objetos detectados


5. Comprobar condiciones que interfieran

La calibración del radar puede fallar debido a:

• Placas de matrícula mal colocadas
• Elementos cromados o bull bars
• Llantas modificadas
• Vehículo bajado o elevado
• Parachoques no original (no OEM)


➡ Los procedimientos de HaynesPro indican las zonas y piezas incompatibles.

Caso de estudio HaynesPro: Volkswagen Golf 7 – Radar ACC

Síntomas

• Mensaje en el tablero: “ACC no disponible”
• Código de fallo: C1103 – alineación incorrecta del radar
• Sin historial de choque, pero se reemplazó recientemente el parachoques

Diagnóstico con HaynesPro

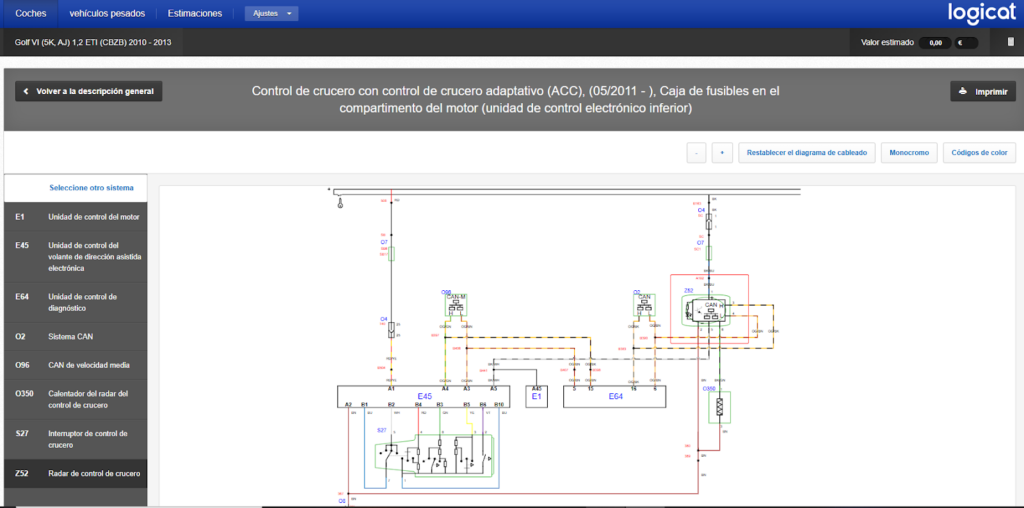

• Acceso al diagrama del soporte del radar
• Procedimiento de calibración estática con distancias del fabricante
• Valores nominales:

  • Ángulo horizontal: 0,00° ± 0,8°
  • Ángulo vertical: 0,00° ± 1°
  • Distancia al objetivo: 1600 mm

Resultados

• Radar orientado 2° hacia la derecha (fuera de tolerancia)
• Soporte ligeramente doblado tras desmontar el parachoques
• Calibración imposible hasta enderezar la pieza

Solución

• Sustitución del soporte del radar
• Nueva calibración estática + validación dinámica
• Funciones ACC/AEB restauradas

 Tiempo ahorrado con HaynesPro: ~1 hora
Al evitar calibraciones repetidas e identificar directamente la causa mecánica.

Soluciones posibles en taller

• Recalibración estática o dinámica del radar
• Sustitución del soporte o módulo del radar
• Ajuste del ángulo horizontal/vertical
• Limpieza o reemplazo de la cubierta del radar
• Reinicio de ADAS tras la reparación
• Actualización del software del módulo ACC/AEB

Consejos para técnicos

• Revisar siempre el parachoques o la cubierta delante del radar: incluso una capa fina de pintura puede interferir con la señal.
• Utilizar HaynesPro para conocer distancias y ángulos específicos de cada modelo.
• Realizar calibración dinámica después de la estática si lo exige el fabricante.
• En vehículos bajados o elevados, recalibrar obligatoriamente el radar.
• Documentar cada paso para tranquilizar al cliente y evitar conflictos relacionados con ADAS.

La alineación y calibración correctas de los radares ADAS son esenciales para garantizar el buen funcionamiento de los sistemas de asistencia a la conducción modernos. HaynesPro proporciona a los técnicos diagramas precisos, pasos guiados y valores del fabricante, lo que permite ahorrar tiempo, mejorar la precisión del diagnóstico y asegurar reparaciones conforme a los estándares de seguridad.

Un radar correctamente calibrado garantiza la fiabilidad de los sistemas ACC, AEB y de colisión, contribuyendo directamente a la seguridad del conductor.
