Sistema EVAP: prueba de purga y detección de microfugas con HaynesPro

El sistema EVAP (Evaporative Emission Control System) desempeña un papel crucial en la reducción de emisiones contaminantes al evitar que los vapores de gasolina se liberen a la atmósfera. Una avería en el sistema EVAP puede provocar el encendido del testigo de motor, una pérdida de eficiencia energética o un fallo en la inspección técnica.

Gracias a HaynesPro, los mecánicos disponen de una estrategia de diagnóstico clara, esquemas del fabricante y herramientas para localizar rápidamente microfugas, probar las electro válvulas de purga e identificar las averías más comunes.

Síntomas de un sistema EVAP defectuoso

Estos son los signos que los técnicos encuentran con mayor frecuencia:

• Testigo de motor encendido (MIL / Check Engine): Códigos de fallo EVAP más comunes: P0440, P0441, P0442, P0455, P0456, P0457…

• Olor a gasolina alrededor del vehículo: Una microfuga puede liberar vapores de combustible.

• Ralentí inestable o aumento del consumo: Una electroválvula de purga bloqueada en posición abierta altera la mezcla aire/combustible.

• Dificultad al repostar (boquerel que se detiene): Las tuberías de ventilación del canister pueden estar obstruidas.

• Fallo en la prueba de emisiones: Un sistema EVAP con estanqueidad insuficiente provoca errores en los diagnósticos OBD.


Paso 1: Recopilación de datos con HaynesPro

HaynesPro permite acceder rápidamente a:

• Esquemas del circuito EVAP: canister, electroválvula de purga, válvula de ventilación, sensor de presión del depósito.
• Estrategias del fabricante y valores de referencia: ciclos de purga, voltaje del sensor, tiempos de activación.
• Procedimientos de prueba guiados: medición de presión, activación de electroválvula, prueba de estanqueidad.
• Localización precisa de los componentes: esencial para revisar tuberías y conexiones.

Gracias a esta información, el mecánico puede determinar si el problema proviene de una microfuga, un sensor defectuoso o un bloqueo en la electroválvula.

Paso 2: Diagnóstico experto del sistema EVAP

1. Prueba de la electroválvula de purga

• Verificar si la válvula está bloqueada abierta o cerrada.
• Comprobar la resistencia de las bobinas.
• Activar la válvula mediante una herramienta OBD-II o los tests de HaynesPro.


2. Revisión de tuberías y del canister

• Presencia de grietas o conexiones sueltas.
• Filtro obstruido en el canister.


3. Detección de microfugas

Utilizar:

• Una máquina de humo (smoke test) para localizar fugas invisibles.
• Los procedimientos de estanqueidad EVAP proporcionados por HaynesPro.


4. Comprobación del sensor de presión del depósito (FTPS)

• Comparar el voltaje medido con los valores del fabricante.
• Observar la respuesta del sensor durante un ciclo de purga.

5. Prueba de ventilación del canister

Una válvula de ventilación defectuosa puede generar códigos P0446 o impedir cualquier purga.

➡ Consulta también nuestro artículo sobre cómo diagnosticar y reparar los problemas del sistema de frenos ABS : https://logicat.eu/es/como-diagnosticar-y-reparar-los-problemas-del-sistema-de-frenos-abs/

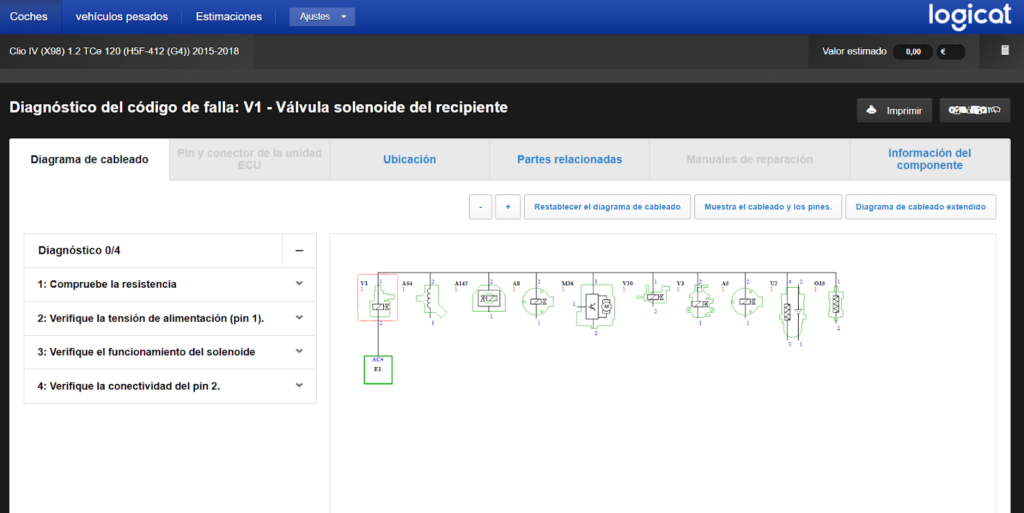

Caso práctico HaynesPro: Renault Clio IV 1.2 TCe (tipo H5F)

Síntomas

• Testigo de motor encendido.
• Código de fallo P0456 — Microfuga sistema EVAP.
• Sin olor a gasolina, comportamiento del motor normal.

Diagnóstico mediante HaynesPro

 ✔ Acceso al esquema EVAP del motor H5F.
✔ Prueba guiada: activación de electroválvula de purga y válvula de ventilación.
✔ Valores del fabricante :

• Resistencia electroválvula de purga: 22–30 Ω
• Voltaje FTPS: 0,5–4,5 V según presión

Resultados

• Electroválvula OK
• FTPS OK
• La prueba de estanqueidad EVAP indica pérdida de presión


Una inspección de las tuberías gracias al esquema HaynesPro revela una microfisura en la manguera entre el canister y el depósito, invisible sin desmontaje.

Solución

• Sustitución de la manguera EVAP
• Borrado del fallo
• Prueba de purga validada con éxito

Tiempo ahorrado gracias a HaynesPro: ~45 minutos evitando pruebas innecesarias sobre la purga y el sensor.

Soluciones posibles

• Sustitución de la electroválvula de purga.
• Cambio de tuberías agrietadas o porosas.
• Sustitución del sensor FTPS.
• Desobstrucción o cambio de la válvula de ventilación.
• Limpieza o sustitución del canister saturado.
• Reinicialización del monitor EVAP tras la reparación.

Consejos para mecánicos

• Utilizar HaynesPro para conocer las zonas sensibles de cada modelo (canister expuesto, manguera frágil, sensor sensible).
• Empezar siempre por una prueba de estanqueidad antes de sustituir piezas costosas.
• Documentar las etapas del diagnóstico para generar confianza en el cliente.
• Revisar el estado del tapón del depósito: una simple junta aplastada puede generar un código EVAP.

El sistema EVAP es esencial para limitar emisiones y garantizar la conformidad ambiental de los vehículos modernos. Gracias a HaynesPro, los mecánicos disponen de acceso rápido a datos del fabricante, procedimientos de prueba guiados y esquemas detallados para detectar eficazmente microfugas y fallos de purga.

Un diagnóstico experto permite reducir el tiempo en taller, evitar sustituciones innecesarias y mejorar la satisfacción del cliente.
