Sensor de Flujo de Aire MAF o Sensor MAP: Estrategia de Diagnóstico Cruzado con HaynesPro

Los sensores MAF (Mass Air Flow) y MAP (Manifold Absolute Pressure) son dos componentes clave del sistema de gestión del motor. Cuando envían información incoherente o incorrecta, el motor puede sufrir pérdida de potencia, consumo excesivo de combustible, humo o incluso entrar en modo de emergencia (limp mode).
Interpretar mal sus síntomas a menudo conduce a reemplazar la pieza equivocada. Gracias a herramientas expertas como HaynesPro, los mecánicos pueden analizar valores reales, comparar las lecturas de MAF y MAP, consultar fallos conocidos y realizar un diagnóstico fiable, rápido y estructurado.

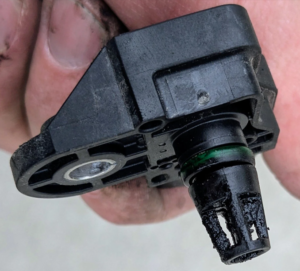

Síntomas de un sensor MAF o MAP defectuoso

Identificar los signos de un sensor MAF o MAP en mal estado es esencial para evitar sustituciones innecesarias. Estos son los síntomas más comunes:

Pérdida de potencia o aceleración débil
Humo negro (diésel) o mezcla demasiado rica
Ralentí inestable o tirones
Modo de emergencia / testigo de avería (MIL)
Consumo excesivo de combustible u olor a gasolina
Presión de admisión incoherente

Paso 1: Recopilación de datos con HaynesPro

HaynesPro ofrece acceso a información esencial para un diagnóstico fiable de MAF/MAP:

✔ Valores del fabricante para MAF y MAP

Caudal esperado al ralentí, valores bajo carga, presiones admisibles, temperaturas del aire, etc.

✔ Diagramas eléctricos de los sensores

Permiten verificar rápidamente alimentación, masa y señal.

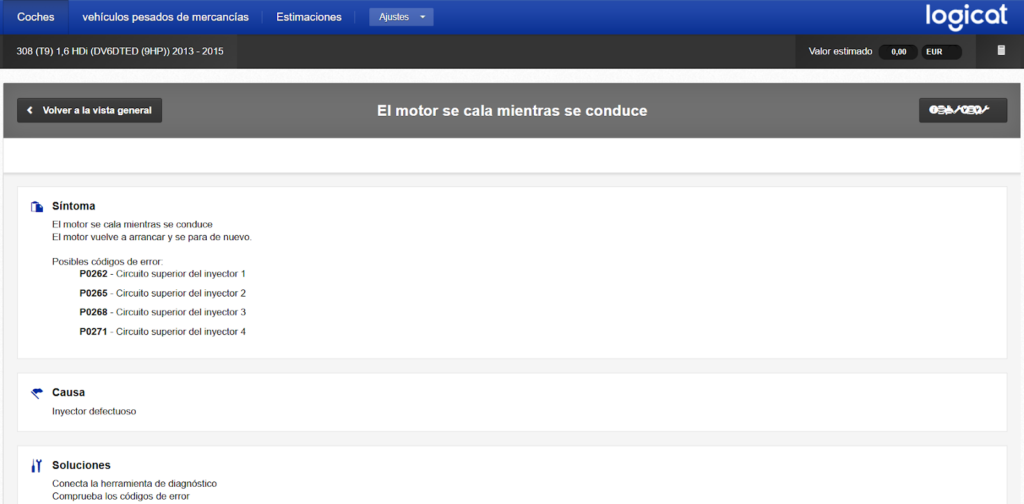

✔ SmartCASE™: fallos conocidos de MAF/MAP

Casos recopilados de miles de vehículos:

MAF obstruido en motores DV6
MAP bloqueado por depósitos de la EGR
Manguera del turbo agrietada entre MAF y MAP

✔ SmartFIX™: boletines técnicos del fabricante

Reprogramaciones de la ECU, actualizaciones de componentes, valores revisados.

Gracias a estos datos, el mecánico puede comprobar rápidamente si los sensores funcionan dentro de las tolerancias del fabricante o si el problema proviene de otro componente (EGR, turbo, mangueras, filtro…).

Paso 2: Diagnóstico experto

Método recomendado para diferenciar un MAF defectuoso de un MAP defectuoso e interpretar lecturas incoherentes.

1. Lectura de datos en tiempo real (live data)

Comparar los siguientes valores:

MAF al ralentí y bajo carga
Presión MAP con contacto puesto
Presión del turbo bajo carga
Posición de la EGR
Temperatura del aire de admisión (IAT)

➡ Una incoherencia entre MAF y MAP es un fuerte indicio de fallo o fuga.

2. Verificación de la estanqueidad del sistema de admisión

Las mangueras entre MAF → turbo → intercooler → MAP suelen ser responsables.
Una pequeña grieta puede generar los códigos P0101 o P0238.

3. Inspección de la válvula EGR

Una EGR atascada en posición abierta altera tanto las lecturas del MAF como del MAP.
Este caso aparece con frecuencia en HaynesPro SmartCASE™.

4. Comparación de valores MAF/MAP

Síntoma	MAF	MAP	Conclusión
Ralentí bajo + presión correcta	❌	✔	MAF defectuoso
Caudal correcto + MAP demasiado bajo	✔	❌	MAP obstruido o fuga
Ambos incoherentes	❌	❌	Fuga importante / manguera del turbo
MAP demasiado alto	✔	❌	Cortocircuito en el MAP

Paso 3: Posibles soluciones

✔ Limpiar o reemplazar el MAF: esencial si hay depósitos de aceite o mediciones inestables.
✔ Limpiar el MAP: suele obstruirse por la recirculación de la EGR.
✔ Revisar/reemplazar las mangueras del turbo: causa muy frecuente de valores incoherentes.
✔ Probar y verificar la EGR: una EGR bloqueada afecta a ambos sensores simultáneamente.
✔ Reprogramación de la ECU o reinicio de adaptaciones: algunos fallos conocidos requieren actualizaciones del fabricante (SmartFIX™).
