El Volvo FH Euro 6 está equipado con un sistema avanzado de postratamiento de gases de escape que incorpora la tecnología SCR (Reducción Catalítica Selectiva) con inyección de AdBlue. Este sistema permite reducir eficazmente las emisiones de óxidos de nitrógeno (NOx), transformando los gases contaminantes en nitrógeno y vapor de agua.
Un fallo en el sistema SCR puede provocar limitación de par, reducción progresiva de potencia (derating), imposibilidad de arranque tras apagar el motor o incluso la inmovilización del vehículo conforme a la normativa Euro 6.
Gracias a HaynesPro, los técnicos de vehículos industriales disponen de una metodología de diagnóstico estructurada, esquemas eléctricos del fabricante, valores de referencia OEM y procedimientos guiados para identificar con precisión los fallos relacionados con el sistema SCR y el AdBlue.
HaynesPro permite acceder rápidamente a información clave:
👉 Estos datos permiten diferenciar un fallo real del catalizador SCR de un problema en el sensor NOx, suministro de AdBlue o gestión electrónica.
Comparar las lecturas antes y después del catalizador SCR.
Verificar la eficiencia de conversión.
Identificar un catalizador ineficiente o una dosificación incorrecta.
Verificar la presión del módulo de bomba.
Inspeccionar la calidad de pulverización del inyector.
Detectar posibles cristalizaciones.
Comprobar alimentación, masa y señal CAN.
Comparar datos en vivo con las especificaciones OEM de HaynesPro.
Detectar sensores con valores incoherentes o desviados.
Confirmar la temperatura suficiente de los gases de escape.
Verificar ausencia de códigos de avería bloqueantes.
Comprobar nivel y calidad del AdBlue.
Realizar pruebas guiadas con HaynesPro:
Activación del inyector.
Prueba de presión del sistema.
Procedimiento completo de purga tras sustitución de componentes.

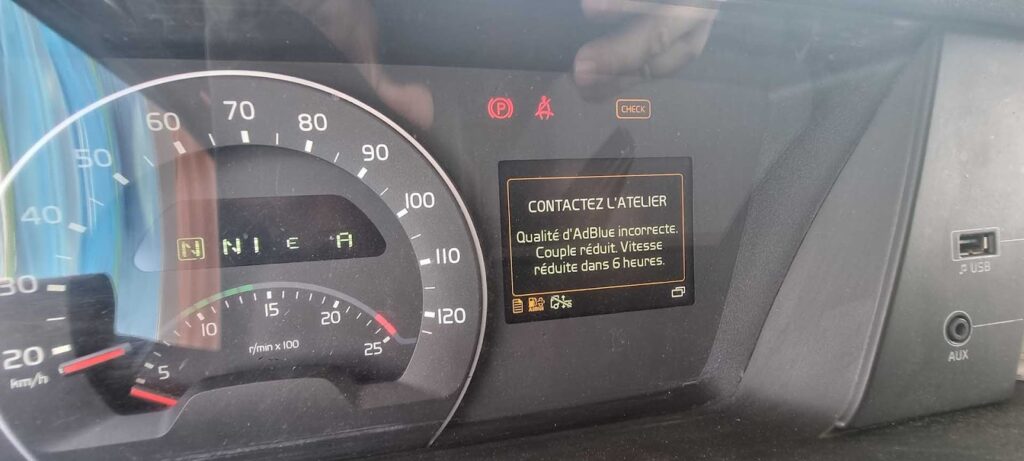

Síntomas
Mensaje en tablero: “Sistema de emisiones – potencia reducida”.
Cuenta atrás antes de una limitación severa.
Código de avería P20EE – Eficiencia SCR por debajo del umbral.
Diagnóstico con HaynesPro

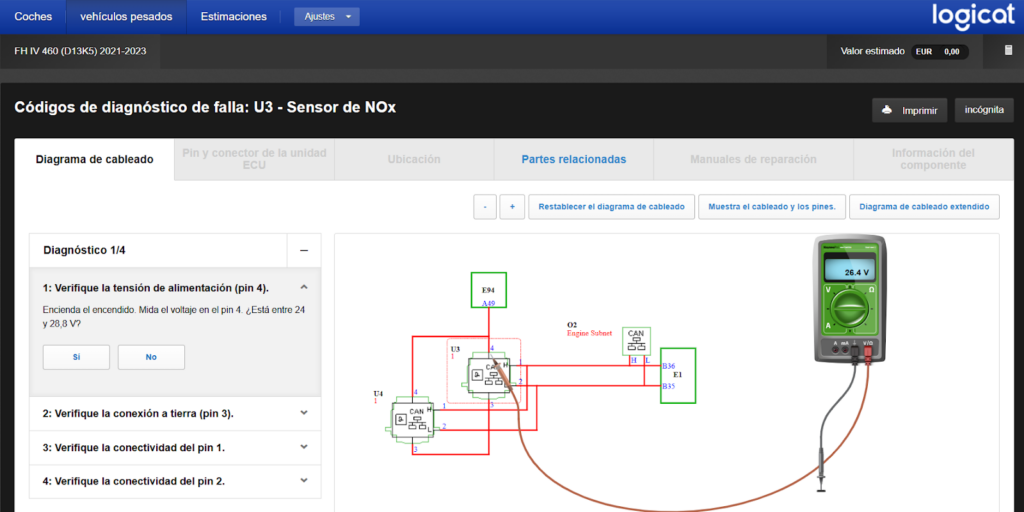

✔ Acceso al esquema SCR completo del motor D13K.
✔ Valores del fabricante:
Umbral mínimo de eficiencia NOx aguas arriba/abajo según especificación OEM
Presión nominal de AdBlue según carga del motor
Resultados
Sensores NOx funcionales.
Presión de AdBlue dentro de especificación.
Cristalización parcial del inyector detectada.
Pulverización irregular → mala atomización.
Solución
Sustitución del inyector de AdBlue.
Procedimiento completo de purga según OEM.
Reinicio de valores de adaptación del ACM.
Prueba en carretera validada – eliminación del derating.
⏱ Tiempo ahorrado con HaynesPro: ~1 hora
(Se evitó la sustitución innecesaria del catalizador SCR).
El sistema SCR del Volvo FH Euro 6 es un componente crítico del control de emisiones. Una interpretación incorrecta de los códigos de avería puede provocar sustituciones costosas e innecesarias (como el catalizador SCR) cuando el problema real es un inyector o un sensor.
Con HaynesPro, los profesionales acceden rápidamente a datos OEM, esquemas detallados y procedimientos oficiales para realizar diagnósticos precisos y fiables. Un diagnóstico correcto reduce tiempos de inmovilización, minimiza costes y garantiza el cumplimiento normativo.
