Filtro de partículas (FAP/DPF): diagnóstico de obstrucciones y regeneraciones con HaynesPro

El filtro de partículas (FAP o DPF) es un componente esencial de los sistemas de control de emisiones de los motores diésel modernos. Permite reducir las emisiones de partículas finas atrapándolas y eliminándolas durante las fases de regeneración.

Un mal funcionamiento del FAP puede provocar pérdida de potencia, activación del modo de emergencia, aumento del consumo e incluso la inmovilización total del vehículo.

Gracias a HaynesPro, los mecánicos disponen de una metodología de diagnóstico estructurada, esquemas del fabricante, valores de referencia OEM y procedimientos guiados para identificar eficazmente los problemas de obstrucción y regeneración.

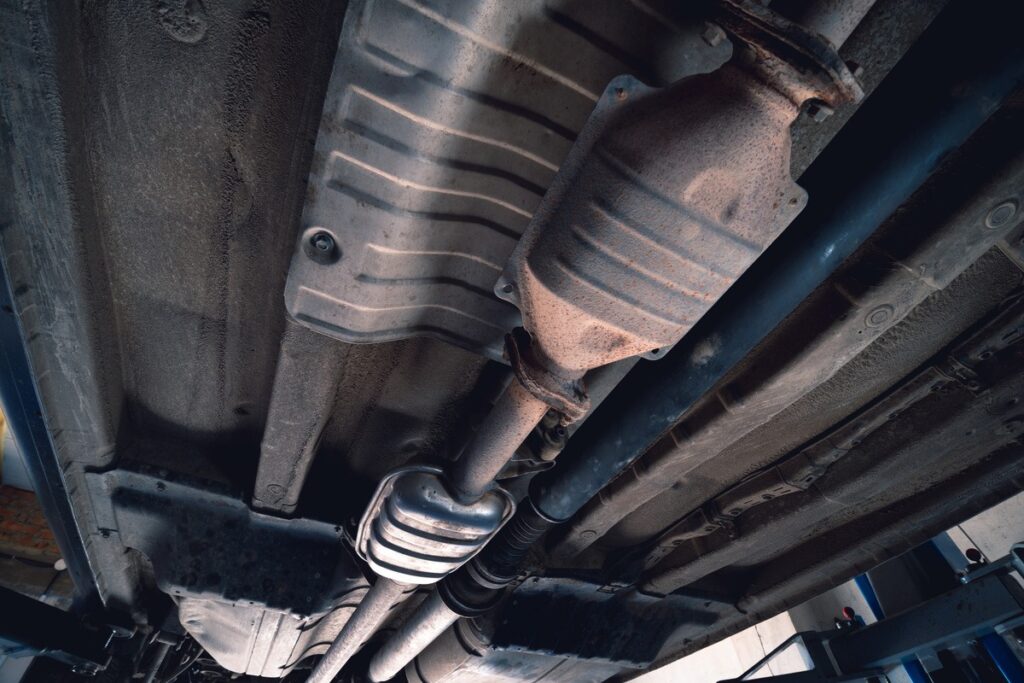

Síntomas de un FAP defectuoso u obstruido

• Estos son los síntomas más frecuentes en el taller:
• Testigo de motor o testigo FAP encendido
  Códigos de avería comunes: P2002, P242F, P2452, P2463, P2458.
• Pérdida de potencia y modo de emergencia
  La ECU limita el par para proteger el motor.
• Regeneraciones frecuentes o imposibles
  Temperatura o presión incorrectas.
• Consumo de combustible anormal
  Postinyecciones repetidas para intentar una regeneración.
• Aumento del nivel de aceite del motor
  Dilución por combustible durante regeneraciones fallidas.
• Fallo en la ITV
  Emisiones fuera de tolerancia o fallo OBD activo.

Paso 1: Recopilación de datos con HaynesPro

HaynesPro permite acceder rápidamente a:

• Esquemas completos del sistema FAP
  Filtro, sensores de presión diferencial, sensores de temperatura aguas arriba/abajo.
• Valores de referencia del fabricante
  Presión diferencial admisible, temperaturas de regeneración, umbrales de saturación.
• Estrategias de regeneración OEM
  Pasiva, activa o forzada según el fabricante.
• Procedimientos de diagnóstico guiados
  Comprobaciones eléctricas, mecánicas y funcionales.
• Localización precisa de componentes
  Esencial para verificar sensores y tubos de presión.

👉 Estos datos permiten distinguir una obstrucción real de un fallo de sensor o de regeneración.

Paso 2: Diagnóstico experto del sistema FAP / DPF

1. Análisis de los valores de presión diferencial

Comparar la presión medida en frío, en caliente y bajo carga.
Identificar una restricción excesiva del filtro.

2. Comprobación de sensores de presión y temperatura

Verificar señales eléctricas (5 V / masa / señal).
Comparar los valores reales con los datos OEM de HaynesPro.

3. Verificación de los tubos de presión

Obstrucción por hollín o condensación.
Inversión aguas arriba/abajo frecuente tras una intervención.

4. Análisis de las condiciones de regeneración

• Temperatura del motor.
•  Nivel de combustible.
• Ausencia de códigos de avería bloqueantes.

5. Regeneración forzada (si está autorizada)

Seguir estrictamente el procedimiento del fabricante proporcionado por HaynesPro.
Controlar las temperaturas antes, durante y después de la regeneración.

➡ Consulte también nuestro artículo: Híbridos: estrategia MG1/MG2 y códigos P0xxx – análisis completo con HaynesPro

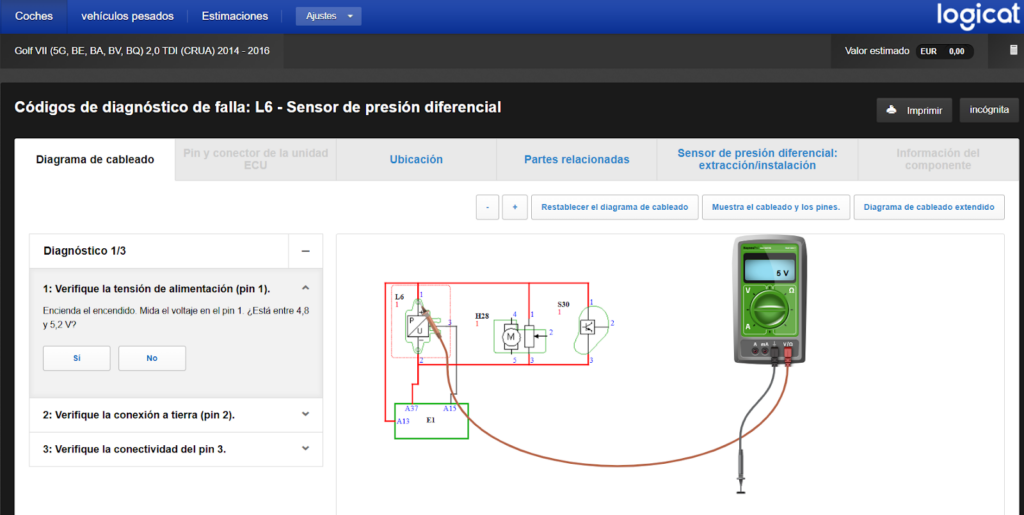

Caso práctico HaynesPro: Volkswagen Golf VII 2.0 TDI

Síntomas
– Testigo FAP encendido.
–  Pérdida de potencia bajo carga.
–  Código de avería P2463 – Carga de hollín demasiado elevada.

Diagnóstico con HaynesPro
✔ Acceso al esquema FAP del motor EA288.
✔ Valores del fabricante:
Presión diferencial máx.: ≤ 25 mbar al ralentí
Temperatura de regeneración: ≥ 550 °C

Resultados
Presión diferencial excesiva.
Sensores funcionales.
Regeneraciones interrumpidas por uso urbano.

Solución
Regeneración forzada según procedimiento OEM de HaynesPro.
Reinicialización de los valores de adaptación del FAP.
Prueba en carretera validada.

⏱ Tiempo ahorrado gracias a HaynesPro: ~50 minutos
(evita el desmontaje innecesario del FAP).

Posibles soluciones según el diagnóstico

• Regeneración forzada
• Limpieza profesional del FAP
• Sustitución del filtro de partículas
• Sustitución del sensor de presión o temperatura
• Reparación de los tubos de presión
• Actualización del software de la ECU si está recomendada

Consejos para mecánicos

• Verificar siempre los sensores antes de condenar el FAP.
• Nunca iniciar una regeneración sin respetar las condiciones OEM.
• Utilizar HaynesPro para conocer los umbrales exactos según la motorización.
• Informar al cliente sobre el estilo de conducción tras la reparación.


El FAP es un componente crítico del sistema de control de emisiones diésel.
Con HaynesPro, los mecánicos disponen de acceso rápido a datos del fabricante, estrategias de regeneración y esquemas detallados para realizar un diagnóstico preciso y seguro. Un diagnóstico correcto permite reducir el tiempo de intervención, evitar sustituciones costosas innecesarias y mejorar la satisfacción del cliente.
