Avec la généralisation des moteurs à calage variable (VVT – Variable Valve Timing), les pannes liées à une synchronisation incorrecte des arbres à cames sont de plus en plus fréquentes en atelier. Ces dérives peuvent entraîner une perte de puissance, une surconsommation, voire des dommages moteurs sévères.
Dans cet article, nous allons voir comment HaynesPro permet aux mécaniciens d’identifier, vérifier et diagnostiquer efficacement les problèmes de VVT, à travers une étude de cas concrète.
Table des matières

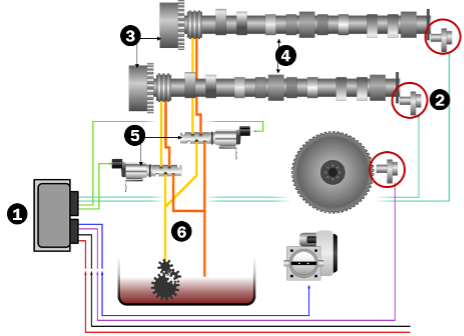

Symptômes courants d’une dérive de synchronisation VVT
Les symptômes d’un problème de calage variable sont souvent confus et peuvent ressembler à d’autres dysfonctionnements :
- Ralenti instable ou moteur bruyant à froid
- Perte de couple à bas régime
- Allumage du témoin moteur (MIL)
- Codes défauts P0011, P0012, P0016, P0017, etc.
- Ratés d’allumage ou émissions polluantes
Étude de cas réelle : Renault Mégane III 1.6 16V (K4M) – Code défaut P0011
Un atelier indépendant reçoit une Renault Mégane 3 équipée du moteur K4M, affichant un code défaut P0011 – Position d’arbre à cames A – Avance excessivement optimisée (banc 1).
– Étape 1 : Identification du moteur et accès aux données techniques HaynesPro

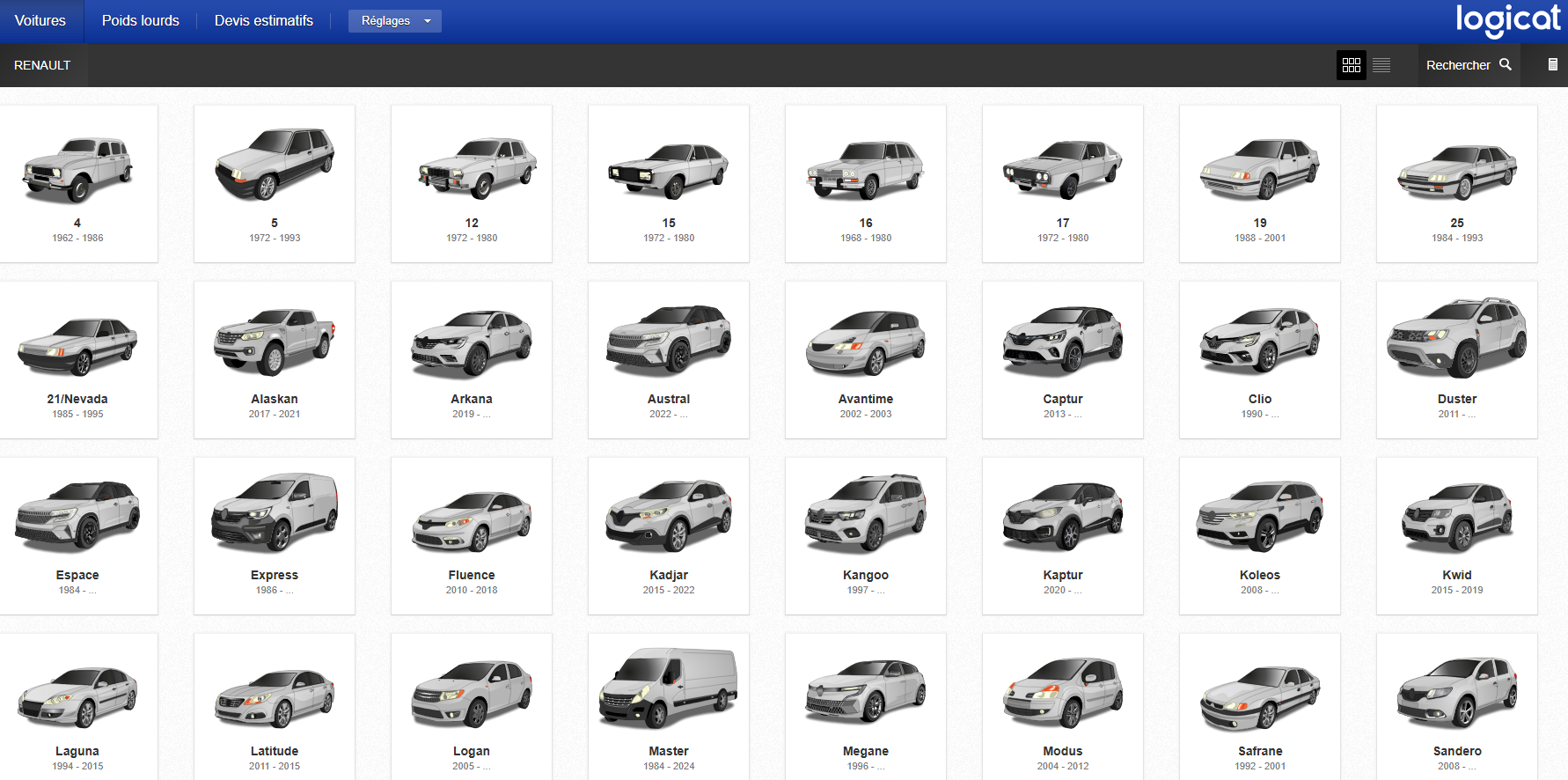

Depuis l’interface HaynesPro, le technicien sélectionne :
- Marque : Renault
- Modèle : Mégane III
- Motorisation : 1.6 16V K4M
- Année : 2011
Une fois le véhicule identifié, il accède immédiatement aux schémas du calage de distribution, aux couples de serrage, et surtout aux tests guidés pour les systèmes VVT.
– Étape 2 : Vérification du calage mécanique
HaynesPro fournit :
- Les repères exacts de calage pour la chaîne de distribution
- Les valeurs de tension de chaîne recommandées
- La procédure complète de dépose et repose des éléments concernés
Le technicien utilise ces données pour vérifier que le calage mécanique n’a pas été modifié (par exemple après une intervention ou un décalage dû à un tendeur défaillant).
– Étape 3 : Contrôle de l’actionneur VVT avec HaynesPro SmartCASE
Grâce à la fonction SmartCASE, HaynesPro signale que ce moteur est sujet à des pannes connues d’actionneurs VVT grippés. Le logiciel recommande de :
- Contrôler la commande de l’électrovanne de phaseur
- Vérifier la pression d’huile moteur
- Tester la continuité du câblage vers l’ECU
Le schéma électrique interactif permet de repérer immédiatement la position du capteur d’arbre à cames, de l’actionneur et des connexions concernées.
Vous voulez tester SmartCASE et les schémas de câblage de HaynesPro ?
Profitez de 7 jours d’essai gratuit sans engagement et découvrez toute la puissance de l’outil diagnostic.
– Étape 4 : Analyse dynamique via OBD et valeurs de consigne
En utilisant la passerelle HaynesPro OBD, le technicien peut comparer les valeurs réelles d’angle d’arbre à cames avec les valeurs de consigne constructeur.
📈 Résultat : un écart de +12° d’avance à bas régime confirme une action non commandée du système VVT, signalant soit un grippage, soit un calage incorrect.
Conclusion : un diagnostic plus rapide et plus fiable
Grâce à HaynesPro, le garage a pu :
- Vérifier le calage mécanique sans démontage inutile.
- Identifier un problème récurrent reconnu par le constructeur.
- Contrôler l’électrovanne de calage sans passer des heures à chercher son emplacement.
- Proposer une réparation fiable au client en toute transparence.
- Gain de temps : +50%
- Moins de pièces remplacées inutilement.
- Réduction du taux de retour client.
