Les capteurs MAF (débitmètre d’air) et MAP (capteur de pression d’admission) sont deux éléments clés du système de gestion moteur. Lorsqu’ils envoient des informations incohérentes ou erronées, le moteur peut présenter un manque de puissance, une surconsommation, de la fumée ou même entrer en mode dégradé.
Une mauvaise interprétation de leurs symptômes conduit souvent à remplacer une mauvaise pièce. Grâce aux outils experts comme HaynesPro, les mécaniciens peuvent analyser les valeurs réelles, comparer MAF et MAP, consulter les pannes connues et effectuer un diagnostic fiable, rapide et structuré.
Symptômes d’un MAF ou d’un MAP défaillant
Identifier les signes d’un capteur MAF ou MAP en panne est essentiel pour éviter les remplacements inutiles. Voici les symptômes les plus fréquents.
- Perte de puissance ou accélération molle
- Fumée noire (diesel) ou mélange trop riche
- Ralentis instables ou à-coups
- Mode dégradé / voyant moteur (MIL)
- Surconsommation ou odeur d’essence
- Pression d’admission incohérente
Étape 1 : Collecte de données avec HaynesPro
HaynesPro permet d’accéder à des informations essentielles pour un diagnostic MAF/MAP fiable :
✔ Valeurs constructeur pour MAF et MAP
Débit attendu au ralenti, en charge, pressions admissibles, températures d’air, etc.
✔ Schémas électriques des capteurs
Permet de vérifier alimentation, masse et signal en quelques minutes.
✔ SmartCASE™ : pannes connues MAF/MAP
Retours recensés sur des milliers de véhicules :
- MAF encrassé sur moteurs DV6
- MAP obstrué par EGR
- Durite turbo fissurée entre MAF et MAP
✔ SmartFIX™ : bulletins techniques constructeur
Reprogrammations ECU, modifications des pièces, valeurs mises à jour.
Grâce à ces données, le mécanicien peut rapidement vérifier si les capteurs fonctionnent dans les tolérances constructeur ou si le problème vient d’un autre élément (EGR, turbo, durite, filtre…).
Étape 2 : Diagnostic expert
Voici la méthode recommandée pour distinguer un MAF d’un MAP défaillant et interpréter leurs incohérences.
1. Lecture des valeurs réelles (live data)
Comparer les valeurs suivantes :
- MAF au ralenti et en charge
- Pression MAP contact ON
- Pression turbo en charge
- Position EGR
- Température d’air (IAT)
➡ Une incohérence entre MAF et MAP est un indice fort de panne ou de fuite.
2. Vérifier étanchéité et circuit d’admission
Les durites entre MAF → turbo → intercooler → MAP sont souvent en cause.
Une petite fissure peut produire un défaut P0101 ou P0238.
3. Inspection EGR
Une vanne EGR coincée ouverte fausse les valeurs MAF et MAP.
HaynesPro montre souvent ce cas dans SmartCase™.
4. Comparaison des valeurs MAF/MAP
Exemples typiques :
| Symptôme | MAF | MAP | Conclusion |
| Ralenti bas + pression correcte | ❌ | ✔ | MAF défaillant |
| Débit correct + MAP trop bas | ✔ | ❌ | MAP encrassé ou fuite |
| Les deux incohérents | ❌ | ❌ | fuite importante / durite turbo |
| MAP trop haut | ✔ | ❌ | MAP en court-circuit |
Étape 3 : Solutions possibles
- Nettoyage ou remplacement du MAF : Indispensable si dépôt huileux ou mesure instable.
- Nettoyage du MAP : Souvent encrassé par la recirculation EGR.
- Vérification/remplacement des durites turbo: Cause très fréquente de valeurs incohérentes.
- Test et contrôle EGR : Une EGR bloquée perturbe les deux capteurs simultanément.
- Reprogrammation ou adaptation ECU: Certaines pannes connues exigent une mise à jour constructeur (SmartFIX™).
Étude de cas HaynesPro : Peugeot 308 1.6 HDi – incohérence MAF/MAP
Symptômes :
- Perte de puissance
- Voyant moteur
- Fumée noire
- Mode dégradé intermittent
Codes défauts OBD :
- P0101 (MAF)
- P0238 (MAP)
Analyse HaynesPro SmartCASE™ :
Cas récurrents sur moteur DV6 :
- MAF sous-estimé par encrassement
- MAP obstrué par suite EGR
- Durite intercooler micro-fissurée

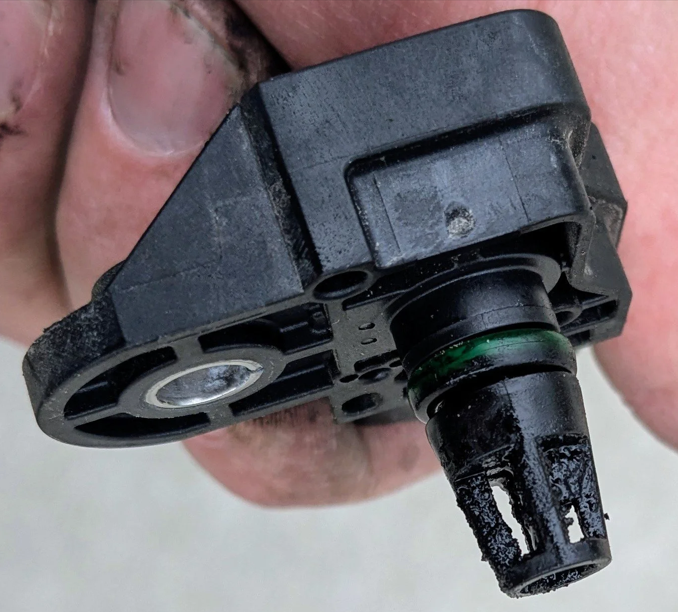

➡ Inspection : MAF recouvert d’un dépôt huileux.
Solution HaynesPro :
- Remplacement du MAF
- Nettoyage du MAP
- Contrôle durites
- Remise à zéro adaptations ECU
Résultat :
- Valeurs MAF redevenues normales
- Plus de fumée noire
- Puissance restaurée
- Aucun défaut au tableau de bord
➡ Diagnostic précis et rapide grâce à la stratégie croisée MAF/MAP.
