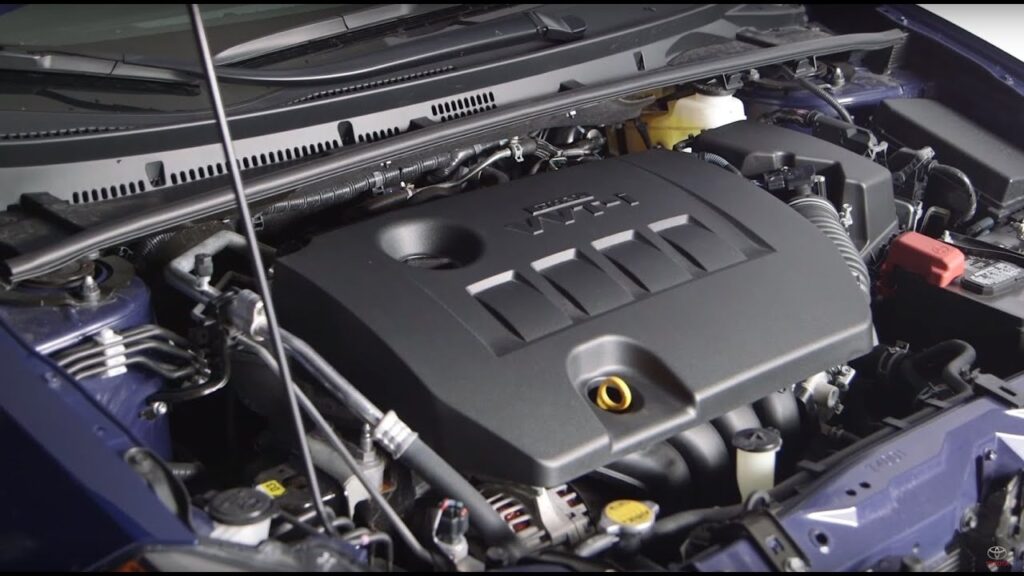

Le système de distribution variable (VVT) permet d’adapter le calage des arbres à cames en fonction des conditions de fonctionnement du moteur. Cette technologie contribue notamment à optimiser les performances, la consommation de carburant et les émissions.
Lorsqu’un défaut affecte le système VVT, les symptômes peuvent inclure une perte de puissance, des difficultés de démarrage, un ralenti irrégulier, une mauvaise réponse à l’accélération ou l’allumage du voyant moteur. Des codes défaut tels que P0010 ou P0011 peuvent être associés à la commande variable des arbres à cames ou à un problème de corrélation entre le vilebrequin et l’arbre à cames.
Cependant, un code défaut lié au calage variable ne signifie pas nécessairement que l’actionneur ou le système VVT est défectueux. Un problème d’huile, un encrassement, un défaut électrique ou un problème mécanique peuvent également empêcher le bon réglage de l’arbre à cames.
Avec HaynesPro, les ateliers peuvent accéder aux informations techniques spécifiques au véhicule pour suivre une procédure de diagnostic structurée et identifier la cause réelle du défaut.
Les risques d’un mauvais diagnostic
Les défauts du système VVT peuvent avoir plusieurs origines. Les causes courantes comprennent :
- Actionneur ou électrovanne VVT défectueux ;
- Câblage ou connecteur électrique endommagé ;
- Encrassement de l’électrovanne ou des passages d’huile ;
- Pression ou qualité d’huile insuffisante ;
- Problème mécanique au niveau du mécanisme de distribution variable ;
- Défaut du capteur de position d’arbre à cames ;
- Décalage du calage entre l’arbre à cames et le vilebrequin.
Sur certains moteurs, des dépôts ou un encrassement des passages d’huile peuvent empêcher le réglage correct de l’arbre à cames et provoquer des codes liés au calage variable.
Remplacer directement l’actionneur ou l’électrovanne sans contrôler l’ensemble du système peut donc entraîner un remplacement inutile de pièces et ne pas résoudre le défaut d’origine.
Contrôles essentiels avant de remplacer un composant VVT
Avant de remplacer un composant du système de distribution variable, les techniciens doivent vérifier :
- Les codes défaut enregistrés dans le calculateur ;
- Les paramètres et valeurs réelles du système VVT ;
- L’alimentation électrique et le câblage de l’actionneur ;
- L’état des connecteurs ;
- Le niveau et l’état de l’huile moteur ;
- L’état de l’électrovanne et des passages d’huile ;
- Les signaux des capteurs d’arbre à cames et de vilebrequin ;
- La corrélation entre les positions réelles et demandées des arbres à cames.
Les capteurs d’arbre à cames et de vilebrequin fournissent au calculateur les informations nécessaires pour déterminer la position des éléments du moteur et assurer leur synchronisation.
Avec HaynesPro, les techniciens peuvent accéder aux informations techniques spécifiques au véhicule nécessaires pour effectuer ces contrôles et suivre les procédures de diagnostic adaptées.
Étude de cas : voyant moteur et défaut de calage sur une Toyota Yaris
Symptôme
Une Toyota Yaris 1.0 arrive à l’atelier avec le voyant moteur allumé. Le diagnostic électronique révèle le code défaut P0011, associé au calage de l’arbre à cames.
Diagnostic
Avant de remplacer directement le composant du système VVT, le technicien consulte les informations techniques correspondant au véhicule avec HaynesPro.
Il vérifie notamment :
- Le code défaut enregistré ;
- Le système de commande de l’arbre à cames ;

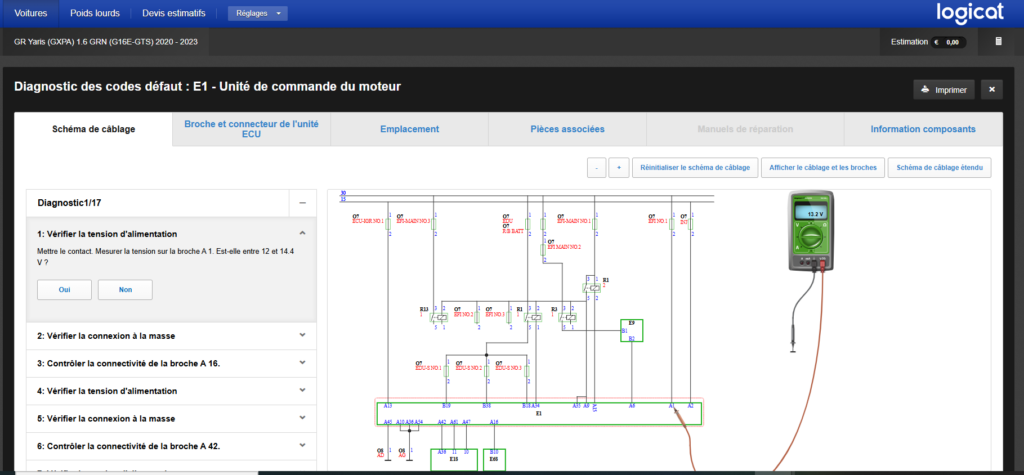

- Le câblage et les connexions ;
- Le fonctionnement du mécanisme de distribution variable ;
- L’état de l’huile et les éventuels signes d’encrassement.
Dans le cas documenté par HELLA, le défaut P0011 peut être lié à un problème du mécanisme de réglage de l’arbre à cames, notamment à un orifice de ventilation obstrué.
Résultat
Le contrôle permet d’orienter le diagnostic vers le système de calage variable plutôt que de remplacer des composants sans confirmation de la cause.
Cette approche illustre l’importance de diagnostiquer l’origine du défaut de calage avant de remplacer une pièce.
Les fonctionnalités HaynesPro utiles au diagnostic VVT
Pour les défauts liés à la distribution variable, HaynesPro permet aux techniciens d’accéder à des informations techniques spécifiques au véhicule, notamment :
- Procédures de diagnostic et de réparation du constructeur ;
- Schémas de câblage ;
- Localisation des composants ;
- Spécifications et données techniques ;
- Informations nécessaires aux contrôles des systèmes moteur ;
- SmartFIX, lorsque l’information est disponible, pour identifier des défauts connus et leurs solutions de réparation.
Ces informations permettent aux ateliers de suivre une méthode de diagnostic structurée et d’éviter de remplacer un composant uniquement sur la base d’un code défaut.
En combinant l’équipement de diagnostic avec des informations techniques fiables, les techniciens peuvent contrôler le système électrique, l’huile, les actionneurs, les capteurs et le calage mécanique avant d’effectuer la réparation.
Avec HaynesPro, les ateliers disposent des informations techniques nécessaires pour faciliter le diagnostic des défauts de distribution variable et réaliser des réparations plus précises.
