Híbridos: estrategia MG1/MG2 y códigos P0xxx – análisis completo con HaynesPro

Los vehículos híbridos combinan electrónica de potencia, mecánica y estrategias de gestión de energía. Para los técnicos y los blogueros del sector automotriz, comprender el papel específico de MG1 y MG2, así como interpretar los códigos OBD-II (especialmente los P0xxx), es esencial tanto para el diagnóstico como para optimizar la reparación.

Este artículo explica la estrategia MG1/MG2, aclara los códigos P0xxx y muestra paso a paso un caso práctico realizado con los datos y procedimientos de HaynesPro.

1) MG1 y MG2: funciones y estrategia de control

En la arquitectura clásica Hybrid Synergy Drive (HSD) (por ejemplo, Toyota), encontramos dos motores-generadores:

• MG1: se utiliza principalmente como motor de arranque y generador. Arranca el motor térmico, regula la velocidad del motor y puede generar electricidad para recargar la batería o alimentar a MG2.
• MG2: es el principal motor de tracción; proporciona par a las ruedas en modo eléctrico y recupera energía durante la frenada (regeneración).

La potencia y el papel de cada uno varían según las necesidades (arranque, regeneración, asistencia al motor térmico). La gestión se realiza mediante la electrónica de potencia (inversores, convertidores) y la lógica de control del tren motriz híbrido.

Por qué es importante para el diagnóstico:
Síntomas como falta de asistencia eléctrica, pérdida de aceleración o testigos encendidos, junto con DTCs relacionados con el inversor, convertidor o batería, exigen determinar si el problema proviene de MG1, MG2, la electrónica de potencia o el paquete de alta tensión (HV).

2) Códigos P0xxx ¿qué significan?

Los códigos OBD-II comienzan con una letra y cuatro cifras. Los códigos P0xxx del tren motriz (powertrain) son genéricos (normalizados por la normativa), mientras que los P1xxx suelen ser específicos del fabricante. De forma general, un código P0xxx indica un fallo del sistema de propulsión o de emisiones que sigue una nomenclatura estándar, lo que facilita el diagnóstico multimarcas con herramientas OBD-II convencionales. En cuanto a los híbridos, algunos errores son habituales:

• P0A80 («Reemplazar el paquete de baterías híbridas»)
• P0A7F (deterioro del paquete de baterías)


Estos códigos suelen indicar degradación de los módulos HV, un desequilibrio en el conjunto o fallos en los circuitos de medición del paquete.

3) Metodología de diagnóstico (herramientas + HaynesPro)

Herramientas recomendadas

• Escáner OBD-II capaz de leer DTC avanzados y parámetros híbridos (por ejemplo, Techstream para Toyota u otras herramientas profesionales de taller).

• Multímetro / pinza amperimétrica de alta tensión (procedimientos de seguridad HV obligatorios).

• Manuales de procedimientos y esquemas eléctricos (HaynesPro, manuales del fabricante, TSBs).


Función de HaynesPro

HaynesPro proporciona esquemas eléctricos, procedimientos de reparación, ubicación de componentes, valores de prueba y gestión de fallos, toda información esencial para diagnosticar correctamente los sistemas híbridos (especialmente los procedimientos HV y las mediciones en los módulos).

Utilizar estos datos reduce el riesgo de error, permite seguir los pasos de prueba en el orden recomendado y evita reemplazos innecesarios y costosos.

4) Estudio de caso

Contexto

Vehículo híbrido Toyota (por ejemplo, Prius generación 2 o 3), testigo de batería híbrida + testigo de motor encendidos, código P0A80 registrado.

Nota: caso práctico educativo basado en los tipos de datos y procedimientos disponibles en HaynesPro (esquemas, procedimientos DTC/HV). Ilustra una metodología realista; cada vehículo requiere sus propios valores y procedimientos del fabricante.

Pasos seguidos (flujo de trabajo HaynesPro)

1. Recopilación de información

• Lectura de DTC: P0A80 (+ posibles códigos secundarios P30xx/P3xxx).
• Verificación de síntomas reportados (arranque, pérdida de potencia, comportamiento EV/Híbrido).


2. Consulta en HaynesPro

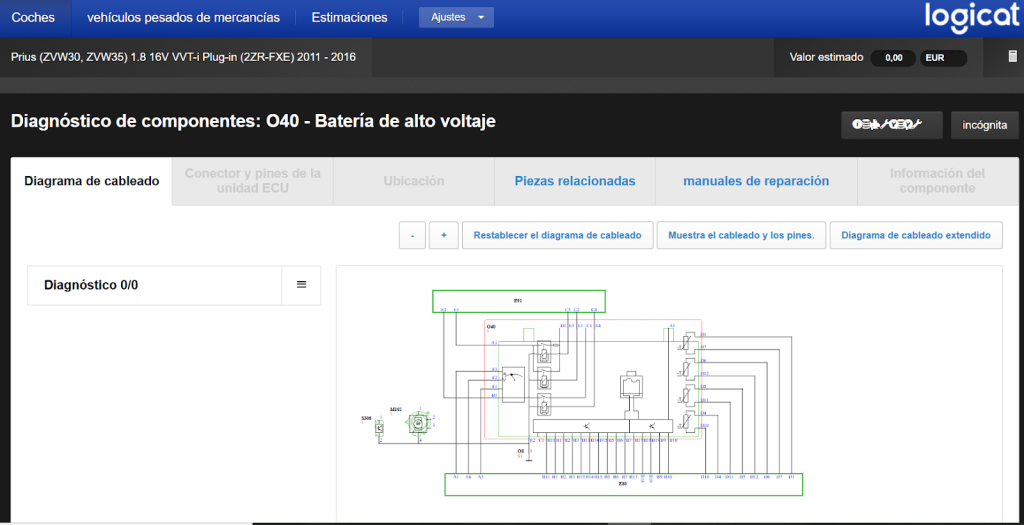

• Acceso al esquema HV, ubicación de los módulos de batería, conectores y procedimientos de aislamiento HV.
• Recuperación de valores normales (tensión por módulo, resistencia, procedimiento de prueba con la herramienta de diagnóstico).


3. Seguridad HV y descarga completa

• Aislar el paquete HV según el procedimiento (service plug, desconexión de la batería de 12 V si se requiere).
• Seguir rigurosamente la checklist de HaynesPro y las instrucciones del fabricante.


4. Verificaciones eléctricas

• Medir la tensión total del paquete y la de cada bloque/módulo.
• Comprobar la continuidad de las barras colectoras y conectores (buscar corrosión o puntos calientes).


5. Análisis de módulos

• Si existen diferencias de tensión o resistencia entre módulos, HaynesPro proporciona los rangos aceptables y el método para detectar los módulos débiles (pruebas de carga/descarga o prueba funcional a través de la ECU).


6. Diagnóstico diferencial

• Si los módulos están correctos: verificar el BMS/unidad inteligente, cables de sensado y el inversor (MG1/MG2).
  HaynesPro proporciona los puntos de prueba y las señales esperadas.


7. Decisión

• Con un P0A80, si varios módulos están fuera de especificación → reemplazo o reacondicionamiento del paquete.
• En caso contrario, reparación de conectores/unidad inteligente o recalibración del BMS.


8. Validación

• Borrar los códigos, realizar un ciclo de prueba (carga/descarga, conducción) y comprobar que los códigos no reaparezcan.


Resultado:
Siguiendo las mediciones guiadas por HaynesPro, el taller identifica dos módulos con resistencia interna elevada (desequilibrio).
Reemplazo o reacondicionamiento de los módulos según el procedimiento HaynesPro → códigos borrados, funcionamiento normal y recuperación de la capacidad de regeneración.

(NB: caso ilustrativo; el diagnóstico real puede requerir reemplazo completo del paquete según la magnitud del daño).

5) Checklist rápida de taller diagnóstico híbrido orientado a MG1/MG2 y P0xxx

• Leer DTC y registrar códigos + freeze-frames.
• Verificar códigos genéricos P0xxx frente a códigos específicos P1xxx.
• Consultar HaynesPro: esquemas HV, ubicaciones y procedimientos DTC.
• Aislar el sistema HV y realizar pruebas de seguridad antes de intervenir.
• Medir tensiones del paquete y módulos (comparar con los rangos de HaynesPro).
• Probar el inversor / señales MG1 y MG2 si es necesario (medición de fases).
• Documentar las reparaciones y conservar los resultados de prueba para el cliente.
