Hybrides : stratégie MG1/MG2 et codes P0xxx – analyse complète avec HaynesPro

Les véhicules hybrides combinent électronique de puissance, mécanique et stratégie de gestion d’énergie. Pour les techniciens et les blogueurs auto, comprendre le rôle distinct de MG1 et MG2 et savoir interpréter les codes OBD-II (notamment les P0xxx) est essentiel aussi bien pour diagnostiquer qu’optimiser la réparation. Cet article explique la stratégie MG1/MG2, clarifie les P0xxx, puis montre  pas à pas  une étude de cas pratique réalisée avec les données et procédures HaynesPro.

1) MG1 et MG2 : Rôles et stratégie de contrôle

Dans l’architecture classique Hybrid Synergy Drive (HSD) (ex. Toyota), on trouve deux motor-générateurs :

• MG1 : principalement utilisé comme démarreur/générateur, il démarre le moteur thermique, régule la vitesse du moteur et peut produire de l’électricité pour recharger la batterie ou alimenter MG2.

• MG2 : principal moteur de traction, il fournit le couple aux roues en mode électrique et récupère l’énergie au freinage (régénération).
  La puissance et le rôle évoluent en fonction des besoins (démarrage, régénération, assistance au moteur thermique), la gestion se faisant via l’électronique de puissance (onduleurs, convertisseurs) et la logique de gestion du groupe motopropulseur.

Pourquoi c’est important pour le diagnostic : des symptômes d’assistance électrique (manque d’accélération, voyants), ou des DTCs liés à l’onduleur/convertisseur/batterie, imposent d’identifier si le problème provient de MG1, MG2, de l’électronique de puissance, ou du pack HV.

2) Codes P0xxx que signifient-ils ?

Les codes OBD-II commencent par une lettre et quatre chiffres. Pour le powertrain : les codes P0xxx sont les codes « génériques » (standardisés par la norme), tandis que les codes P1xxx sont généralement constructeurs-spécifiques. En pratique, un P0xxx indique un problème de powertrain/émissions qui suit la nomenclature standard, ce qui facilite le diagnostic multi-marques avec des outils OBD-II classiques.

Dans les hybrides, certaines erreurs sont courantes : P0A80 (« Replace Hybrid Battery Pack ») ou P0A7F (détérioration du pack), des codes indiquant souvent une dégradation de modules HV, un mauvais équilibrage ou des défauts sur les circuits de mesure du pack.

3) Méthodologie diagnostique (outils + HaynesPro)

Outils recommandés

• Scan-tool OBD-II capable de lire DTC avancés et paramètres hybrides (p. ex. Techstream pour Toyota, outils commercialisés par ateliers).
• Multimètre / pince ampèremétrique haute tension (procédures sécurité HV obligatoires).
• Manuel de procédures et schémas électriques (HaynesPro).

Rôle de HaynesPro

HaynesPro fournit des schémas électriques, procédures de réparation, emplacements composants, valeurs de test et gestion des défauts autant d’informations cruciales pour diagnostiquer proprement les systèmes hybrides (notamment les procédures HV et les mesures sur modules). Utiliser ces données réduit le risque d’erreur, permet d’appliquer les contrôles dans l’ordre recommandé et d’éviter des remplacements coûteux inutiles.

4) Étude de cas :

Contexte :

Véhicule hybride Toyota (ex. Prius gen 2/3), voyant de batterie hybride + voyant moteur, code P0A80 enregistré.
Précision : Étude de cas pédagogique basée sur les types de données et procédures présentes dans HaynesPro (schémas, procédures DTC/HV). Elle illustre une méthodologie réaliste, chaque véhicule exige ses valeurs et procédures constructeur.

Étapes suivies (workflow HaynesPro)

1. Collecte des infos

   • Relevé des DTCs : P0A80 (+ codes secondaires éventuels P30xx/P3xxx).
   • Vérification des symptômes rapportés (démarrage, pertes de puissance, comportement EV/Hybrid).

2. Consultation HaynesPro

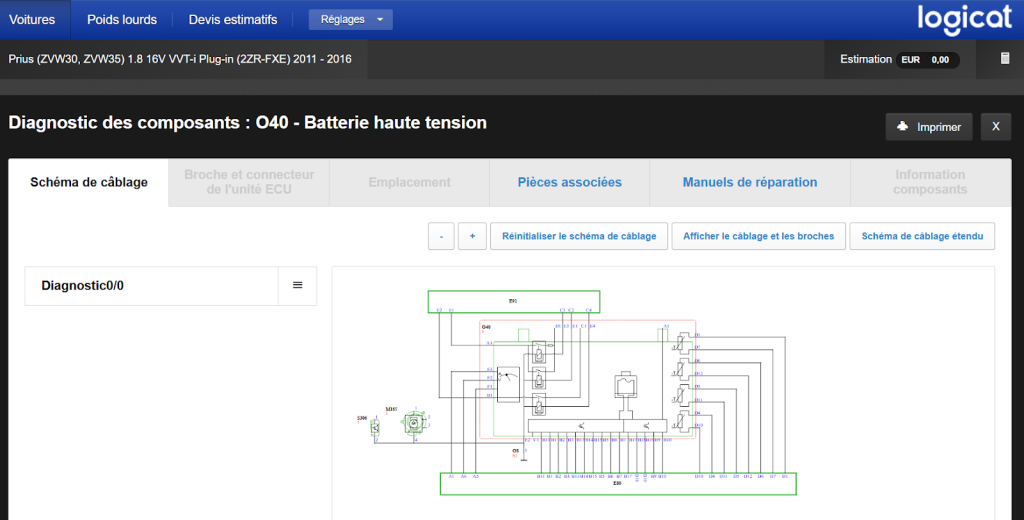

   • Accès au schéma HV, emplacements des modules batterie, brochages, procédures de mise en sécurité HV.
   • Récupération des valeurs normales (tensions par module, résistances, procédure de test avec l’outil diagnostic).

3. Sécurité & mise en tension zéro

   • Isoler le pack HV selon la procédure (service plug, déconnexion 12 V si requise), suivre scrupuleusement la checklist HaynesPro et les consignes constructeur.

4. Vérifications électriques

   • Mesurer tensions pack globales et par bloc/module.
   • Vérifier la continuité des busbars et connecteurs (recherche de corrosion / point chaud).

5. Analyse des modules

   • En cas d’écart de tension / résistance entre modules, HaynesPro fournit les plages acceptables et la méthode pour mettre en évidence les modules faibles (tests de charge/décharge ou test fonctionnel via l’ECU).

6. Diagnostic différentiel

   • Si modules OK, vérifier BMS/Smart unit, sense wires, onduleur/inverseur (MG1/MG2) : HaynesPro donne les points de test et signaux attendus.

7. Décision

   • Avec P0A80, si plusieurs modules en dehors des spécifications → remplacement/renvoi du pack. Sinon, réparation des connecteurs/smart unit ou recalibrage BMS.

8. Validation

   • Effacer codes, réaliser un cycle d’essai (charge/décharge, conduite test) et vérifier réapparition de codes.


Résultat : Après mesures guidées par HaynesPro, l’atelier identifie 2 modules avec résistance interne élevée (déséquilibre). Remplacement des modules / reconditionnement conforme aux procédures HaynesPro → codes effacés, fonctionnement normalisé, reprise de la capacité de régénération. (NB : ceci est un scénario illustratif ; le diagnostic réel peut conduire à remplacement complet du pack selon l’étendue du dommage).

5) Checklist atelier (rapide) diagnostic hybride orienté MG1/MG2 & P0xxx

• Lire DTCs et enregistrer les codes + freeze-frames.
• Vérifier les codes génériques P0xxx vs codes constructeur (P1xxx).
• Consulter HaynesPro : schémas HV, emplacements, procédures DTC.
• Procéder à isolement HV et tests de sécurité avant toute intervention.
• Mesurer tensions pack et modules (comparer aux plages HaynesPro).
• Tester onduleur / signaux MG1 & MG2 si nécessité (mesures de sortie onduleur, phases).
• Documenter réparations et récupérer traces de test pour le client.
