Les moteurs à injection directe essence (GDI – Gasoline Direct Injection) sont devenus la norme sur de nombreux véhicules modernes grâce à leurs performances, leur rendement énergétique et la réduction des émissions. Mais cette technologie fonctionne sous de très hautes pressions et nécessite une gestion électronique extrêmement précise. Injecteurs haute pression, pompe HP, capteurs de rail, stratégie de combustion stratifiée : la moindre anomalie peut provoquer des ratés moteur, une surconsommation ou une perte de puissance.
Pour les ateliers, le diagnostic des systèmes GDI est devenu plus complexe qu’un simple contrôle d’allumage ou d’injection classique. Grâce à HaynesPro, les mécaniciens disposent de données OEM, de schémas détaillés, de valeurs de référence constructeur et de procédures guidées permettant d’identifier rapidement l’origine des défaillances et d’adopter une approche de maintenance prédictive avant qu’une panne majeure n’apparaisse.
Symptômes fréquents d’un système GDI défaillant
Voici les symptômes les plus couramment rencontrés à l’atelier :
- Démarrages difficiles à chaud: Perte de pression résiduelle dans le circuit haute pression ou injecteur fuyard.
- Ratés moteur et fonctionnement irrégulier au ralenti: Codes défauts fréquents : P0087, P0191, P0300, P0171, P228C.
- Perte de puissance à l’accélération: Pompe haute pression insuffisante ou pression rail instable.
- Voyant moteur allumé: Détection d’écarts de combustion ou de richesse via les sondes lambda.
- Surconsommation carburant: Mauvaise pulvérisation des injecteurs ou correction excessive du mélange air/carburant.
- Encrassement des soupapes d’admission: Phénomène fréquent sur les moteurs GDI en raison de l’absence de lavage par le carburant.
- Passage en mode dégradé: Protection ECU suite à une anomalie de pression carburant ou de combustion.
Étape 1 : Collecte des données techniques avec HaynesPro
HaynesPro permet d’accéder rapidement à :
- Schémas complets du système d’injection directe
- Valeurs constructeur de pression rail : ralenti, pleine charge, démarrage
- Procédures OEM de contrôle de pression carburant
- Couples de serrage des composants haute pression
- Stratégies de diagnostic guidées
- Localisation précise des capteurs, pompes et injecteurs
- Procédures de remplacement et d’apprentissage après intervention
Les données OEM sont particulièrement importantes sur les systèmes GDI modernes où les tolérances de pression sont extrêmement faibles.
Étape 2 : Diagnostic expert des systèmes GDI
- Analyse des données en temps réel: Comparer la pression rail demandée et la pression réelle afin de détecter une dérive de pompe HP ou un injecteur défectueux.
- Contrôle des corrections d’injection: Observer les valeurs de fuel trim (STFT/LTFT) pour identifier un déséquilibre de richesse.
- Vérification du circuit haute pression
Contrôler :
- la pompe haute pression,
- le régulateur,
- le capteur de pression rail,
- les variations de pression à l’accélération.
- Contrôle des injecteurs: Comparer les temps d’injection et effectuer un test d’équilibrage cylindre.
- Inspection de l’encrassement admission: Identifier les dépôts de calamine responsables des pertes de rendement moteur.
- Vérification électrique: Utiliser les schémas HaynesPro pour contrôler alimentation, masse et signaux des composants GDI.
- Validation après réparation: Effacer les adaptations, vérifier les paramètres de combustion et réaliser un essai routier dynamique.
Consultez aussi notre article : Système Start-Stop : analyse des causes de désactivation et procédures de diagnostic avec HaynesPro
Étude de cas HaynesPro : Peugeot 308 1.2 PureTech GDI
Symptômes
- Voyant moteur allumé.
- Perte de puissance à forte accélération.
- Ratés intermittents à chaud.
- Code défaut P0087 – Pression carburant trop faible.
Diagnostic via HaynesPro

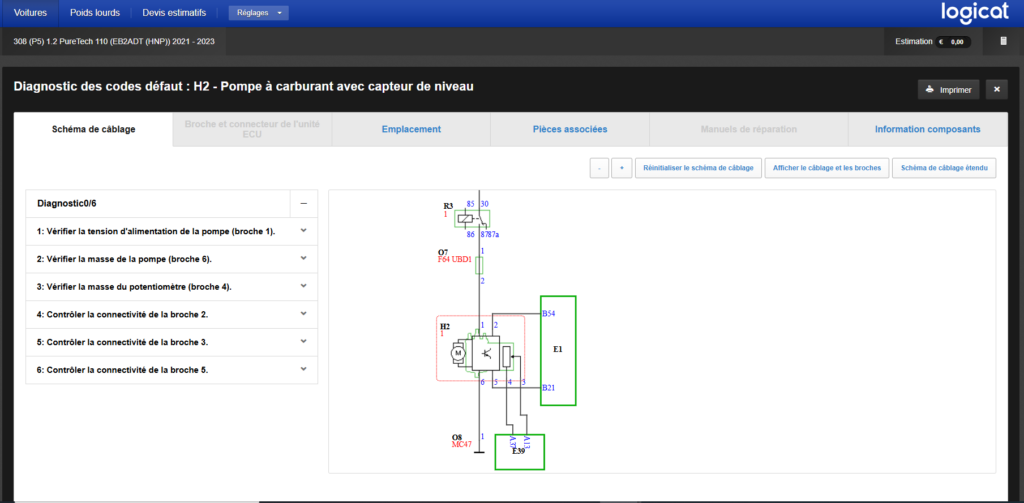

Accès au schéma complet du système d’injection directe.
Valeurs constructeur :
- Pression rail nominale au ralenti.
- Valeurs de tolérance du capteur de pression.
- Procédure OEM de contrôle de débit de la pompe HP.
Résultats
- Pression rail inférieure aux spécifications constructeur.
- Pompe basse pression conforme.
- Pompe haute pression présentant une chute de rendement à chaud.
Solution
- Remplacement de la pompe haute pression.
- Contrôle des injecteurs selon la procédure OEM HaynesPro.
- Réinitialisation des adaptations carburant.
- Validation via essai routier.
Solutions possibles selon le diagnostic
- Nettoyage du système d’admission.
- Remplacement d’un injecteur GDI.
- Remplacement de la pompe haute pression.
- Remplacement du capteur de pression rail.
- Mise à jour logicielle ECU.
- Réinitialisation des adaptations carburant.
- Décalaminage des soupapes d’admission.
Les systèmes à injection directe GDI offrent performances et rendement, mais exigent un diagnostic méthodique et précis. Grâce à HaynesPro, les ateliers accèdent rapidement aux données constructeur, aux schémas de câblage et aux procédures OEM indispensables pour identifier les pannes, réduire le temps d’immobilisation et mettre en place une maintenance prédictive efficace.
