Système de refroidissement moteur : détection des fuites et surchauffes avec HaynesPro

Dans un atelier, les problèmes liés au système de refroidissement moteur font partie des pannes les plus fréquentes et les plus coûteuses lorsqu’ils ne sont pas détectés à temps. Une surchauffe peut entraîner un joint de culasse endommagé, une pompe à eau détruite, voire la casse moteur.

Pour les professionnels, gagner du temps sur le diagnostic et fiabiliser la réparation est essentiel. C’est là que HaynesPro, la base de données technique automobile dédiée aux garages, devient un allié incontournable.

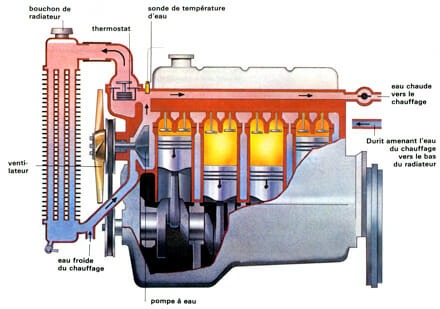

1. Rappel technique : le rôle clé du système de refroidissement

Le système de refroidissement maintient la température de fonctionnement du moteur entre 85 °C et 105 °C. Il comprend :

• Pompe à eau : assure la circulation du liquide.
• Radiateur : dissipe la chaleur.
• Thermostat : régule la température.
• Bouchon de radiateur / vase d’expansion : maintient la pression.
• Durites et colliers : canalisent le liquide dans le circuit.


Une pression stable et un liquide de refroidissement propre sont essentiels. Une légère fuite ou une soupape défectueuse peut suffire à déséquilibrer le système.

2. Symptômes et causes courantes de pannes

Les garagistes le savent : les fuites et surchauffes ne se présentent pas toujours de façon évidente.
Voici les signes typiques :

• Perte de liquide sans trace visible au sol.
• Vapeur ou odeur sucrée dans le compartiment moteur.
• Jauge de température instable.
• Bulles dans le vase d’expansion (signe possible de joint de culasse).


Et les causes les plus fréquentes :

• Durite fissurée ou collier desserré.
  Radiateur corrodé ou percé.
• Pompe à eau ou joint de culasse défectueux.
• Thermostat bloqué fermé.
• Bouchon de radiateur perdant la pression.


3. Diagnostic assisté avec HaynesPro

HaynesPro fournit aux professionnels :

• Des données constructeur précises (valeurs, couples de serrage, pressions, capacités).
• Des schémas de circuit de refroidissement interactifs.
• Des bulletins techniques (TSB) sur les pannes connues.
• Des procédures de test guidées pas à pas.


Grâce à son module SmartCASE, les techniciens identifient rapidement les défauts connus sur un modèle précis, basés sur des milliers de retours du terrain.

4. Étude de cas : diagnostic d’une surchauffe intermittente avec HaynesPro

Un atelier reçoit une Peugeot 308 1.6 HDI (2016) dont le client se plaint d’une surchauffe après quelques kilomètres, sans trace apparente de fuite.
Le niveau de liquide baisse légèrement à chaque plein, mais aucune flaque au sol.

Étape 1 : recherche documentaire

Le technicien ouvre HaynesPro WorkshopData :

• Il saisit le VIN pour accéder aux schémas du circuit de refroidissement.
• Il consulte les valeurs de pression recommandées (bouchon : 1,2 bar).
• Il identifie le capteur de température et la vanne de purge sur le diagramme.

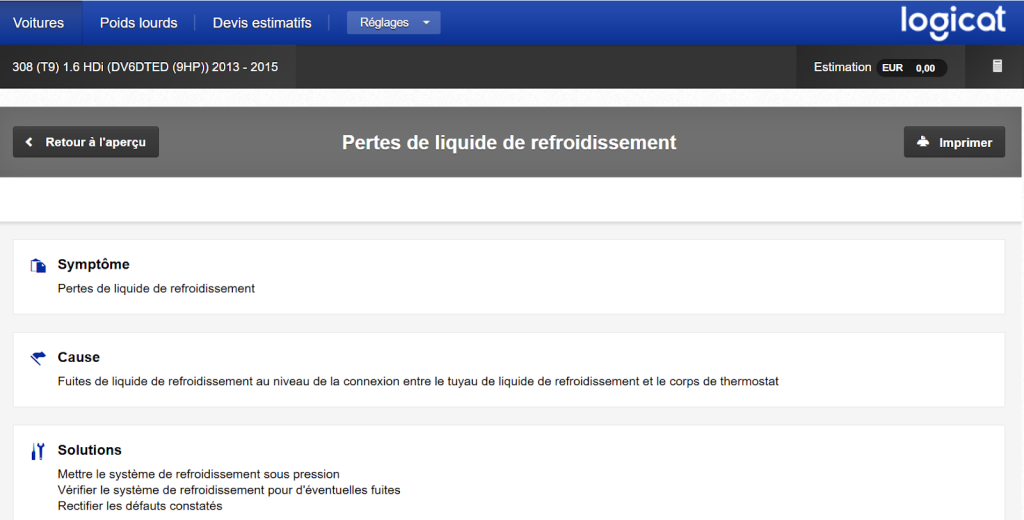

Étape 2 : consultation du module SmartCASE

HaynesPro signale un bulletin technique constructeur pour ce modèle :

Fuite interne de liquide de refroidissement via le boîtier de thermostat – surchauffe intermittente signalée par le témoin moteur.

Étape 3 : test guidé

Le technicien suit la procédure de diagnostic HaynesPro :

1. Test de pression du circuit à 1,2 bar.
2. Contrôle visuel du boîtier thermostat.
3. Vérification de la purge du circuit.


Résultat : une micro-fuite détectée sur le boîtier plastique, invisible moteur froid.

Étape 4 : réparation et vérification

• Remplacement du boîtier thermostat selon la procédure constructeur détaillée fournie par HaynesPro (couples de serrage et ordre de serrage inclus).
• Purge complète du système et essai routier : température stable à 90 °C.


Bilan

–  Temps de diagnostic : 25 min (contre 1 h 30 estimée sans documentation).
–  Zéro retour client après réparation.
–  Gain de productivité et réduction du taux de rappel atelier.

5. Les bénéfices pour les garages

L’usage de HaynesPro apporte des avantages mesurables :

• Gain de temps : accès instantané aux schémas et procédures.
• Réduction des erreurs : valeurs précises issues des données constructeur.
• Diagnostic structuré : tests logiques et vérifiés.
• Crédibilité accrue : documentation professionnelle à présenter au client.


Dans un contexte de manque de main-d’œuvre qualifiée et de véhicules toujours plus complexes, s’appuyer sur des outils d’aide au diagnostic devient un facteur de rentabilité pour tout atelier moderne.

6. Bonnes pratiques pour prévenir les retours clients

• Vérifier la pression du bouchon à chaque entretien.
• Contrôler visuellement les durites et colliers à chaque vidange.
• Remplacer le liquide de refroidissement selon le plan constructeur.
• Documenter chaque intervention avec les valeurs HaynesPro pour garantir la conformité.


Les pannes du système de refroidissement peuvent paraître simples, mais elles cachent souvent des défauts complexes et intermittents.
Avec HaynesPro, les professionnels disposent d’un outil fiable, rapide et rentable pour détecter et corriger les fuites et surchauffes avant qu’elles ne deviennent critiques.

Garagistes, gagnez du temps et de la précision : intégrez HaynesPro à vos diagnostics de systèmes de refroidissement, vos clients et votre atelier y gagneront à chaque intervention.
