Le turbo à géométrie variable (VGT) est un composant clé des moteurs diesel et essence modernes. Il permet d’optimiser la suralimentation en ajustant la position des ailettes de la turbine selon la charge et le régime moteur. Un dysfonctionnement du VGT peut entraîner une perte de puissance, un passage en mode dégradé, une surconsommation, voire un blocage du moteur pour protéger le turbo et le moteur.
Grâce à HaynesPro, les mécaniciens bénéficient d’une méthodologie structurée pour le diagnostic des turbos VGT : schémas détaillés, valeurs constructeur OEM, procédures guidées et accès aux capteurs et actionneurs pour identifier rapidement les causes de perte de performance.
Symptômes d’un turbo VGT défaillant
Voici les signes les plus fréquemment rencontrés à l’atelier :
- Voyant moteur ou voyant suralimentation allumé
- Codes défaut courants : P0234, P0299, P2563, P2263, P2475
- Perte de puissance et mode dégradé
L’ECU limite le couple et la pression de suralimentation pour protéger le moteur. - Sifflement ou bruit anormal du turbo
Turbine grippée, ailettes bloquées ou fuite de pression. - Fumée noire ou bleue
Mauvaise combustion liée à une suralimentation insuffisante ou à un débit d’air irrégulier. - Surconsommation de carburant
Résulte d’un mélange air/carburant incorrect ou de régimes moteur compensatoires. - Difficulté au démarrage ou perte de reprise
Lors des phases de charge moteur élevée.
Étape 1 : Collecte de données avec HaynesPro
HaynesPro permet d’accéder rapidement à :
- Schémas complets du système turbo VGT
Turbo, actionneur de géométrie, capteurs de pression et température, échangeurs et durites. - Valeurs constructeur de référence
Pression de suralimentation, plage de variation des ailettes VGT, couple moteur autorisé en mode dégradé. - Stratégies de contrôle OEM
Position de l’ailette selon régime, charge, température et pression du collecteur. - Procédures de diagnostic guidées
Contrôles électriques, mécaniques et fonctionnels. - Localisation précise des composants
Essentielle pour tester l’actionneur, les durites et les capteurs de pression.
Ces données permettent de distinguer un défaut mécanique réel (ailettes bloquées) d’un dysfonctionnement électrique ou capteur.
Étape 2 : Diagnostic expert du turbo VGT
- Analyse des valeurs de pression de suralimentation
Comparer la pression réelle mesurée au collecteur à la consigne moteur. Identifier une sous-pression ou surpression. - Contrôle de l’actionneur VGT
Vérifier le signal électrique ou pneumatique de commande. Tester la mobilité des ailettes, souvent à l’aide d’un outil OEM ou d’un scanner HaynesPro. - Vérification des durites et conduits de suralimentation
Rechercher fuites, blocages ou détérioration des durites et intercooler. - Analyse des conditions de fonctionnement moteur
Température du moteur, régime moteur, charge et pression avant et après turbo. - Tests fonctionnels guidés HaynesPro
Positionner les ailettes VGT manuellement ou via diagnostic et comparer avec les valeurs constructeur.

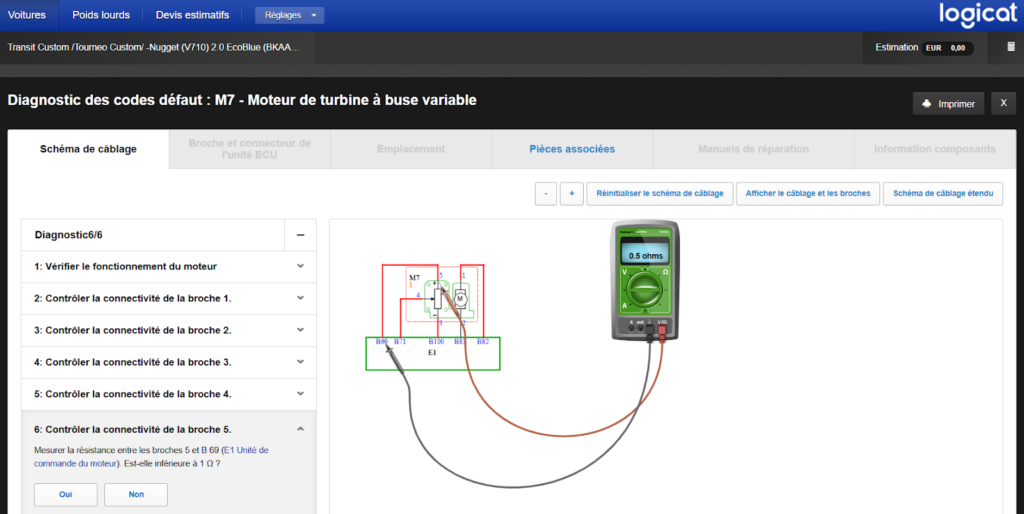

Étude de cas HaynesPro : Ford Transit 2.0 TDCi
Symptômes
- Perte de puissance sur autoroute
- Sifflement anormal du turbo
- Code défaut P0299 – Suralimentation insuffisante
Diagnostic via HaynesPro
- Accès au schéma turbo VGT moteur P4
- Valeurs constructeur :
- Plage ailette VGT : 0–80 % selon charge
- Pression max au collecteur : 1,5 bar
Résultats
- Actionneur VGT lent à réagir
- Pression en charge inférieure à la consigne
- Durite d’air comprimé légèrement obstruée
Solution
- Nettoyage du turbo et contrôle des ailettes
- Réinitialisation des adaptations ECU
- Test routier validé
⏱ Temps gagné grâce à HaynesPro : ~45 minutes
Solutions possibles selon le diagnostic
- Nettoyage ou dégrippage du turbo
- Remplacement du turbo VGT si blocage mécanique irréversible
- Réparation ou remplacement de l’actionneur VGT
- Vérification et remplacement des durites de suralimentation
- Mise à jour logicielle ECU si préconisée
- Réinitialisation des valeurs d’adaptation turbo
Le turbo VGT est un composant critique pour la performance moteur et la consommation. Grâce à HaynesPro, les mécaniciens disposent d’un accès rapide aux données constructeur, aux schémas détaillés, aux procédures guidées et aux valeurs de référence pour poser un diagnostic précis et sécurisé. Un diagnostic maîtrisé réduit le temps d’intervention, évite des remplacements coûteux et améliore la satisfaction client.
