Le Volvo FH Euro 6 est équipé d’un système de post-traitement des gaz d’échappement avancé intégrant la technologie SCR (Selective Catalytic Reduction) avec injection d’AdBlue. Ce dispositif permet de réduire efficacement les émissions d’oxydes d’azote (NOx) en transformant les gaz polluants en azote et vapeur d’eau.
Un dysfonctionnement du système SCR peut entraîner une limitation de couple, un bridage progressif de la puissance, une impossibilité de redémarrage après arrêt, voire l’immobilisation réglementaire du véhicule conformément aux normes Euro 6.
Grâce à HaynesPro, les techniciens poids lourds disposent d’une méthodologie de diagnostic structurée, de schémas constructeurs détaillés, de valeurs de référence OEM et de procédures guidées pour identifier précisément les défauts liés au système SCR et à l’AdBlue.

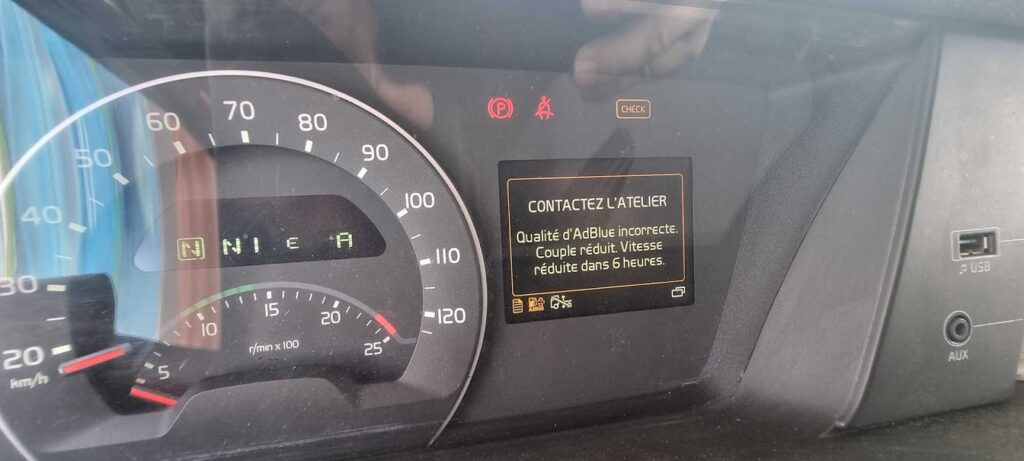

Symptômes d’un dysfonctionnement SCR / AdBlue sur Volvo FH Euro 6
Voici les symptômes les plus fréquemment rencontrés en atelier :
- Message “Défaut système antipollution” ou voyant moteur allumé
Codes défauts fréquents : P20EE, P204F, P2200, P229F, P207F. - Limitation progressive de puissance (derating)
Réduction automatique du couple moteur par le module ACM. - Compte à rebours avant immobilisation
Blocage de redémarrage après un certain nombre d’heures ou kilomètres. - Consommation anormale d’AdBlue
Surdosage ou sous-dosage détecté par la gestion moteur. - Cristallisation d’AdBlue dans l’injecteur ou le mélangeur
Formation de dépôts solides perturbant la pulvérisation. - NOx trop élevés en sortie catalyseur
Inefficacité de la réduction catalytique.
Étape 1 : Collecte de données avec HaynesPro
HaynesPro permet d’accéder rapidement aux informations essentielles :
- Schémas complets du système SCR Volvo FH
Réservoir AdBlue, module pompe/doseur, injecteur, catalyseur SCR, capteurs NOx amont/aval, capteurs de température. - Valeurs constructeur de référence
Pression AdBlue nominale, température de fonctionnement, valeurs NOx admissibles, stratégies de dosage. - Stratégie de gestion ACM (Aftertreatment Control Module)
Conditions d’activation du dosage, gestion des défauts et stratégie de limitation. - Procédures de diagnostic guidées
Tests électriques, contrôles de pression, test d’injecteur, purge du système. - Localisation précise des composants
Essentielle pour le contrôle du faisceau, des connecteurs et du module pompe.
👉 Ces données permettent de distinguer un défaut réel du catalyseur SCR d’un problème de capteur NOx, d’alimentation AdBlue ou de gestion électronique.
Étape 2 : Diagnostic expert du système SCR Volvo FH Euro 6
1. Analyse des valeurs NOx amont / aval
Comparer les valeurs mesurées avant et après le catalyseur SCR.
Vérifier l’efficacité de conversion.
Identifier un catalyseur inefficace ou un dosage incorrect.
2. Contrôle du système d’injection AdBlue
Vérifier la pression du module pompe.
Contrôler la qualité de pulvérisation de l’injecteur.
Détecter d’éventuelles cristallisations.

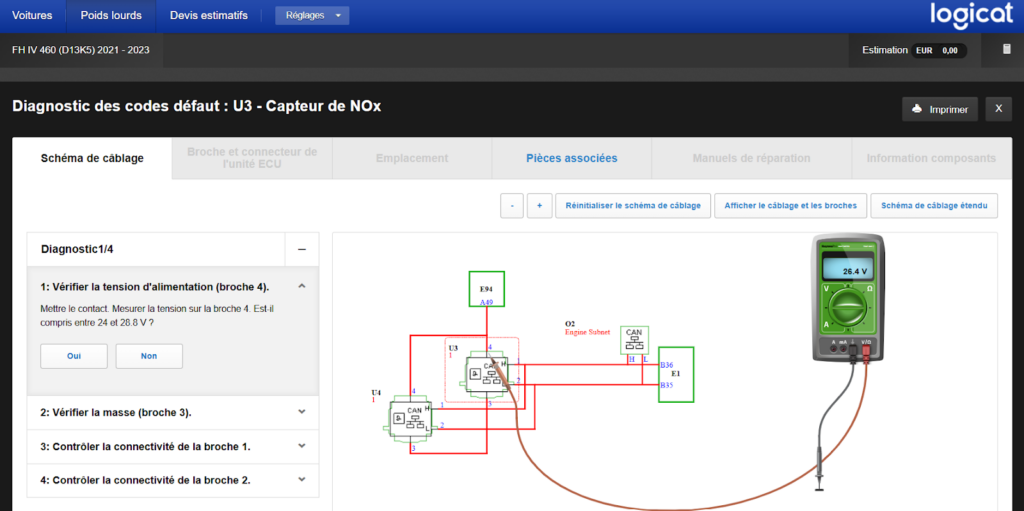

3. Vérification des capteurs NOx
Contrôler alimentation, masse et signal CAN.
Comparer les valeurs réelles avec les données OEM HaynesPro.
Identifier un capteur dérivant ou incohérent.
4. Analyse des conditions d’activation SCR
Température échappement suffisante.
Absence de défaut moteur bloquant.
Niveau et qualité AdBlue conformes.
5. Test fonctionnel et procédures constructeur
Réaliser les tests guidés HaynesPro :
Activation de l’injecteur.
Test de pression du circuit.
Procédure de purge après remplacement.
Étude de cas HaynesPro : Volvo FH 460 Euro 6
Symptômes
Message tableau de bord : “Système antipollution – puissance réduite”.
Compte à rebours avant limitation sévère.
Code défaut P20EE – Efficacité SCR insuffisante.
Diagnostic via HaynesPro
✔ Accès au schéma SCR complet moteur D13K.
✔ Valeurs constructeur :
Écart NOx amont/aval minimal requis : conforme aux seuils OEM
Pression AdBlue nominale selon régime moteur
Résultats
Capteurs NOx fonctionnels.
Pression AdBlue correcte.
Cristallisation partielle de l’injecteur détectée.
Pulvérisation irrégulière → mauvaise atomisation.
Solution
Remplacement de l’injecteur AdBlue.
Procédure de purge complète selon OEM.
Réinitialisation des adaptations ACM.
Essai routier validé – suppression du derating.
⏱ Temps gagné grâce à HaynesPro : ~1 heure
(évite le remplacement inutile du catalyseur SCR).
Solutions possibles selon le diagnostic
- Nettoyage ou remplacement injecteur AdBlue
- Remplacement module pompe/doseur
- Remplacement capteur NOx amont ou aval
- Remplacement catalyseur SCR
- Réparation faisceau ou connecteurs
- Mise à jour logicielle ACM/ECU
- Procédure de purge et réinitialisation système
Astuces pour les techniciens poids lourds
- Toujours contrôler les capteurs NOx avant de remplacer le catalyseur SCR.
- Vérifier la qualité de l’AdBlue (norme ISO 22241).
- Contrôler les cristallisations après immobilisation prolongée.
- Suivre strictement les procédures de purge constructeur.
- Utiliser HaynesPro pour identifier précisément les seuils Volvo par motorisation D11K ou D13K.
Le système SCR du Volvo FH Euro 6 est un élément critique du dispositif antipollution. Une mauvaise interprétation des défauts peut conduire à des remplacements coûteux (catalyseur SCR) alors qu’un simple injecteur ou capteur est en cause.
Grâce à HaynesPro, les professionnels disposent d’un accès rapide aux données constructeur, aux schémas détaillés et aux procédures officielles pour établir un diagnostic fiable et sécurisé. Un diagnostic maîtrisé permet de limiter les immobilisations, réduire les coûts et garantir la conformité réglementaire du véhicule.
